Hvorfor konsumerer CNC -dreiebenkene dine så mye energi? Her er en energisparende optimaliseringsløsning!

1. Fem faktorer som bidrar til høyt energiforbruk i CNC dreiebenker

Utstyr aldring og ineffektivitet

Foreldet utstyr med et levetid på over 8-10 år

Effektivitetstap på grunn av slitasje av mekaniske overføringskomponenter

Utdaterte kontrollsystemer som ikke klarer å administrere energiforbruket nøyaktig

Feil maskineringsparameterinnstillinger

Uoverensstemmende skjærehastighet, fôrhastighet og kuttedybde

Overdreven tomgangstid og lav effektiv maskineringstid

Kontinuerlig fullmaktsdrift av kjølesystemet

Ineffektivt motorsystem

Generelle asynkrone motorer har en effektivitet på bare 75-85%

Feil omformerparameterinnstillinger

Dårlig matching-matching

Energiavfall i hjelpesystemer

Hydraulisk system lekker og for høyt trykkinnstillinger

Overdreven bruk av kjøling og smøresystemer

Feil belysning og ventilasjonssystemdesign

Dårlig produksjonsledelse

Overdreven tomgangstid når utstyret er inaktiv

Uoptimaliserte maskineringsprosessruter

Mangel på overvåknings- og analysesystemer for energiforbruk

CNC dreiebenker for energibesparende optimaliseringsplan

Utstyr Oppgradering og ettermonteringsplan

Renoveringsprosjekt	Energibesparelser	Tilbakebetalingsperiode
Erstatning av høyeffektiv permanent magnet synkron spindelmotor	15-25% energibesparelser	1,5-2 år
Installasjon av intelligent frekvenskonverteringskontrollsystem	10-15% energibesparelser	1-1,5 år
Oppgrader til Roller Guide med høy presisjon	5-8% energibesparelser	2-3 år
Installasjon av energiovervåkingssystem	8-12% indirekte energibesparelser	0,5-1 år

Behandlingsprosessoptimaliseringsstrategi

(1) Kuttingsparameteroptimalisering

Bruk høyhastighets skjæringsteknologi for å forbedre materialfjerningshastigheten

Bruk CAM -programvare for å optimalisere verktøystien

Implementere tørrskjæring eller minimal smøreteknologi

(2) Produksjonsplanleggingsoptimalisering

Rasjonelt ordne behandlingssekvens for å redusere tomgang

Batchprosess lignende deler for å redusere verktøyets endringstid

Implementere forebyggende vedlikehold for å unngå plutselig driftsstans

Hjelpeanleggs energisparende tiltak

(1) Modifisering av kjølesystem

Installer variabel frekvensstyrt kjølepumpe

Bruk intelligent temperaturkontrollsystem

Bruk høyeffektiv kjølevæskefilterenhet

(2) Hydraulisk systemoptimalisering

Bruk servomotor for å kjøre hydraulisk pumpe

Implementere trykkmatchende kontroll

Kontroller regelmessig rørledning

Hensyn til implementering av energisparende renoveringer

Foreløpige vurderinger er avgjørende

Gjennomføre en detaljert energirevisjon

Identifiser viktige energiforbrukspunkter

Beregn avkastning på investeringen

Trinn-for-trinn implementeringsstrategi

Begynn med det enkle og deretter den vanskelige programvaren først, deretter maskinvare

Banebrytende først, for deretter å skalere opp

Etablere en energisparende grunnlinje

Kontinuerlig overvåking og forbedring

Analyser regelmessig energiforbruksdata

Etablere energisparende ytelsesmålinger

Optimaliser kontinuerlig prosesseringsteknikker

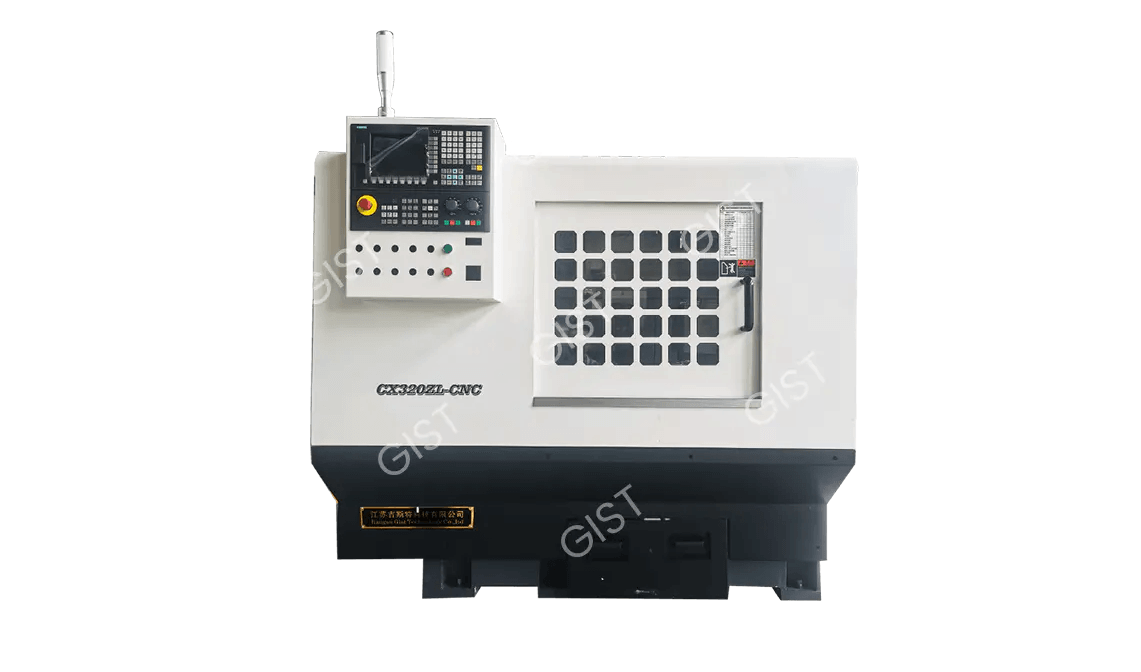

2. Funksjoner og fordeler med CNC dreiebenker

Grunnleggende funksjoner av CNC dreiebenker

CNC dreiebenker (datamaskinens numeriske kontrollkopp) er moderne prosessutstyr som bruker digitale signaler for å kontrollere maskinverktøyets bevegelses- og maskineringsprosesser. De spiller en uerstattelig rolle i produksjonsindustrien:

Presisjonsdeler maskinering: De er i stand til å bearbeide presisjonsbearbeiding forskjellige roterende deler som aksler, skiver og ermer, og oppnå dimensjonal nøyaktighet av IT6-IT7 og overflateuhet på RA0,8-1,6μm.

Kompleks formbearbeiding: Gjennom multi-akselkobling kan de maskinkomplekse buede overflater, smalning, tråder (inkludert multisstarttråder) og spesielle formede konturer, former vanskelige å oppnå på tradisjonelle dreiebenker.

Masseproduksjonssikring: Gjennom programkontroll oppnår de høy konsistens i maskineringsprosessen, noe som gjør dem spesielt egnet for standardisert produksjon av storskala, høye presisjonsdeler.

Foundation for Automated Production: Som en nøkkelkomponent i fleksible produksjonssystemer (FMS) og automatiserte produksjonslinjer, muliggjør de samarbeidsdrift med annet utstyr.

Kjernefordeler med CNC dreiebenker

( 1 ) Høy presisjon og høy repeterbarhet

Ved hjelp av en kuleskruestasjon kan plassering av nøyaktighet nå ± 0,005 mm.

Et lukket sløyfekontrollsystem kompenserer for feil i sanntid.

Maskinering av repeterbarhet når opp til 99,9%, noe som reduserer menneskelig feil.

( 2 ) Betydelig forbedret maskineringseffektivitet

Optimaliserte skjæreparametere:

Spindelhastigheten kan nå over 8000 o / min (sammenlignet med 2000 o / min for tradisjonelle dreiebenker).

Rask travershastighet overstiger 30 m/min.

Redusert hjelpetid:

Automatisk endringstid er 1-3 sekunder.

Instant programanrop er fullført.

Maskineringseffektivitet er 3-5 ganger høyere enn for vanlige dreiebenker.

( 3 ) Fleksibel maskinering

Behandling av forskjellige deler kan behandles ved å endre programmer.

En enkelt maskin kan fullføre flere prosesser som snu, boring og tapping.

Bytt raskt mellom produkttyper, og tilpasser seg små-batchproduksjon av flere varianter.

(4) Intelligent operasjon

Utstyrt med automatisk innstilling av verktøy, verktøykompensasjon og feildiagnosefunksjoner.

Et grafisk programmeringsgrensesnitt forenkler operasjonen.

Lagring av hundrevis av filer. Et enkelt maskineringsprogram kan når som helst kalles opp.

( 5 ) Kvalitetskontrollerbarhet

Sanntidsovervåking av maskineringsprosessen

Automatisk deteksjon og kompensasjon av verktøyets slitasje

Behandlingsdata kan spores for enkel kvalitetsstyring

Tekniske funksjoner ved CNC dreiebenker

( 1 ) Mekanisk struktur

Høy-rigiditetsseng:

Laget av Meehanite støpejern eller harpiksbetong

Optimalisert ribbeina for forbedret vibrasjonsmotstand

Precision Guide System:

Lineære rulleguider eller glideguider

Forlastet struktur eliminerer tilbakeslag

Høyytelses spindel:

Keramiske lagre eller hydrostatiske lagre

Konstant temperaturkjølingssystem kontrollerer termisk deformasjon

( 2 ) Kontrollsystemfunksjoner

Multi-akset koblingskontroll:

Standardkonfigurasjon: X- og Z -akser, valgfri C- og Y -akser

Aktiverer fresing og snuoperasjon

Intelligente funksjonsmoduler:

Tool Life Management

Adaptiv kontroll

Kollisjonsbeskyttelsessystem

( 3 ) Verktøysystemfunksjoner

VDI/BMT Standard Turret

Støtter live verktøy (fresing og borefunksjoner)

Rask verktøyendringsmekanisme

Høytrykk kjølesystem (valgfritt)

Sammenligning av applikasjonsfordeler med CNC dreiebenker

Sammenligningsartikler	CNC dreiebenk	Tradisjonell dreiebenk
Maskineringsnøyaktighet	± 0,005 mm	± 0,05 mm
Komplekse deler	Maskinbar	Vanskelig å maskinere
Bytte tid	10-30 minutter	2-4 timer
Operasjonskrav	Programmeringsferdigheter kreves	Avhenger av teknikeropplevelse
Arbeidskraftskostnad	En person kan betjene flere maskiner	En person driver en maskin
Passer for batchproduksjon	Enkelt til stor batchproduksjon	Liten batchproduksjon

Typiske applikasjonsscenarier

• Bilproduksjon: Behandling av nøkkelkomponenter som motoraksler, bremseskiver og hjulnav
• Luftfart: Deler med høye presisjon
• Medisinsk utstyr: Presisjonskomponenter som kunstige ledd og kirurgiske instrumenter
• Moldproduksjon: Kjerne- og hulromsbehandling for injeksjon og støpeformer
• Elektronisk kommunikasjon: Presisjonsdeler som fiberoptiske kontakter og radiofrekvensenheter

Lavere totale kostnader

Redusert arbeidsavhengighet

Én operatør kan administrere flere maskiner og redusere arbeidskraftskostnadene.

Behovet for dyktige teknikere reduseres, slik at nye operatører kan operere med minimal trening.

Materiale og energibesparelser

Optimaliserte skjæreparametere reduserer skrothastigheter (fra 5% til 0,5%).

Elektriske spindler med høy effektivitet bruker 20% til 30% mindre energi enn tradisjonelle motorer.

Lengre levetid

Intelligente skjæreparametere høyt trykk kjølevæsken øker verktøyets levetid med 50% til 100%.

Redusert verktøyendringsfrekvens reduserer verktøykostnadene.

3. Analyse og løsninger for vanlige CNC dreiebenker

Som presisjonsbearbeidingsutstyr er CNC dreiebenker bundet til å møte forskjellige problemer under bruk. Å forstå disse problemene og løsningene deres er avgjørende for å sikre maskineringskvalitet og forbedre produksjonseffektiviteten.

Problemer med maskineringsnøyaktighet

• Dimensjonal nøyaktighet overdreven

Symptomer: Deltimensjoner etter maskinering er utenfor toleranseområdet

Årsak Analyse:

Feil innstillinger for verktøykompensasjonsparameter

Overdreven tilbakeslag i maskinen

Deformasjon av arbeidsstykket under klemming

Termisk deformasjon forårsaket av temperatursvingninger

Løsninger:

Regelmessig sjekk og kompenserer for tilbakeslag

Bruk et mer stabilt inventarsystem

Kontroller verkstedets omgivelsestemperatur (helst 20 ± 2 ° C)

Forvarm maskinverktøyet før maskinering (i minst 30 minutter)

• Dårlig rundhet/sylindrisitet

Symptomer: Ovalisering eller avsmalnende på sylindriske deler

Årsak Analyse:

Overdreven spindel radial runout

Sentrum og feiljustering av spindel

Overdreven kuttekrefter som fører til deformasjon

Ujevn verktøyslitasje

Løsninger:

Kontroller og juster spindelnøyaktigheten (runout skal være ≤ 0,005 mm)

Rekalibrat Center koaksialitet

Optimaliser skjæreparametere (reduser fôr eller kuttedybde)

Bytt ut verktøy regelmessig og implementere verktøyets slitasje kompensasjon

Problemer med overflatekvalitet

• Dårlig overflateuhet

Symptomer: åpenbare verktøymerker eller skravlingmerker på den maskinerte overflaten

Årsak Analyse:

Feil skjæreparametere (for lav hastighet eller for høy fôr)

Feil geometri

Utilstrekkelig maskinverktøystivhet forårsaker vibrasjon

Utilstrekkelig kjøling og smøring

Løsninger:

Øk skjærehastighet (150-300 m/min anbefalt for karbidverktøy)

Bruk en skarp rakevinkel og passende verktøy nesradius

Inspiser og stram alle bevegelige deler

Sørg for tilstrekkelig kjølevæskestrømning og trykk

• Overflateforbrenning

Symptomer: misfarging eller et herdet lag på den maskinerte overflaten

Årsak Analyse:

Overdreven skjæringstemperatur

Alvorlig slitasje på verktøyet

Utilstrekkelig kjølevæskekonsentrasjon

Utilstrekkelig fôrhastighet som fører til økt friksjon

Løsninger:

Bytt ut slitte verktøy omgående

Øk kjølevæskekonsentrasjonen (5-10% anbefalt)

Øk fôrhastigheten på riktig måte (unngå mindre enn 0,05 mm/min)

Bruk et kjølevæskesystem med høyt trykk (trykk ≥ 7 MPa)

Problemer med mekanisk svikt

• Spindelavvik

Symptomer: Spindelvibrasjon, unormal støy eller overdreven temperaturøkning

Årsak Analyse:

Bærende slitasje eller dårlig smøring

Ujevn beltespenning

Spindel dynamisk ubalanse

Motor Drive -svikt

Løsning:

Bytt ut spindellager regelmessig (8000 timer anbefalt)

Kontroller og juster beltespenningen

Re-balanse

Kontroller stasjonsutgangsstrøm for stabilitet

• Guide Rail Unormal Movement

Symptomer: Høy bevegelsesresistens, unøyaktig posisjonering eller unormal støy

Årsak Analyse:

Utilstrekkelig guide jernbanesmøring

Ineffektiv ballskrue forhåndsinnlasting

Stuck Guide Rail Guard

Slitt guidebaneoverflate

Løsning:

Forsikre deg om at det automatiske smøresystemet fungerer riktig (oljestrømningshastighet 0,1-0,3 ml/min)

Juster skruen forhåndsinnlasting

Rene chips fra Guide Rail Guard

Alvorlig slitasje krever utskifting av guideskinnemontering

Problemer med elektrisk kontrollsystem

• Servosystemalarmer

Vanlige alarmkoder:

Overbelastningsalarm (al.10)

Encoder Fault (al.16)

Overspenningsalarm (al.30)

Håndteringsmetoder:

Sjekk for overdreven mekanisk belastning

Sjekk for løse koderkabler

Mål for stabil rutenettspenning (380V ± 10%)

Bytt ut Servo Drive om nødvendig

• CNC System Crash

Symptom: systemet ikke svarer eller starter automatisk på nytt

Årsak Analyse:

Systemoveroppheting

Strømforsyningsinterferens

Programvarekonflikt

Utilstrekkelig minne

Løsninger:

Sjekk for riktig kjøleviftedrift

Installer en spenningsregulator og filter

Regjer regelmessig unødvendige programmer

Utfør systemets sikkerhetskopi og gjenoppretting

Verktøyrelaterte problemer

• Unormal verktøyslitasje

Bruk typer:

Flanke slitasje (erstatt hvis VB> 0,3 mm)

Cradle Wear

Verktøytips chipping

Forebyggende tiltak:

Velg passende verktøymateriale (karbid/CBN/keramikk) for materialet

Bruk optimaliserte skjæreparametere (se anbefalinger for verktøyprodusenter)

Sørg for tilstrekkelig kjøling og smøring

Unngå intermitterende skjæring

• Verktøyflis/brudd

Hovedårsaker:

Plutselige endringer i skjærekraft (f.eks. Ujevn aksje)

Overdreven verktøyoverheng

Harde steder i arbeidsstykket

Programfeil som fører til kollisjoner

Forebyggende tiltak:

Sjekk lagerbeholdning før maskinering

Minimer verktøyet overheng (ikke mer enn 4 ganger diameteren)

Bruk inkrementell skjæring (grov og etterbehandling)

Bruk simuleringsprogramvare for å bekrefte programmet

Problemer med drift og vedlikehold

• Arbeidsstykke klemmer problemer

Vanlige feil:

Overdreven klemkraft som fører til deformasjon

Feil utvalg av posisjoneringsdatum

Unnlatelse av å kalibrere inventar regelmessig

Riktig tilnærming:

Bruk en momentnøkkel for å kontrollere klemmekraften (vanligvis 50-100 nm)

Følg prinsippet om ensartede datum

Kontroller at Fixture Posisjoneringsnøyaktighet månedlig (≤ 0,01 mm)

• Utilstrekkelig rutinemessig vedlikehold

Viktige vedlikeholdsartikler:

Smøresystem: Kontroller oljenivå og kvalitet ukentlig

Kjølesystem: erstatt kjølevæske og rengjør radiatoren månedlig

Pneumatisk system: Kontroller filteret og tappet daglig

ELEKTRISK SYSTEM: Kontroller Terminal Tightness Kvartalsvis

Spesielle materialbehandlingsproblemer

• Rustfritt stålverktøy klistret

Løsning:

Bruk skarpe verktøy (rake vinkel 12-15 °)

Øk skjærehastighet (≥120 m/min)

Bruk skjærevæske som inneholder ekstreme trykktilsetningsstoffer

Unngå lavhastighets maskinering med høy fôring

• Aluminiumslegeringsbygd kant

Forebyggende tiltak:

Bruk PCD -verktøy

Øk skjærehastighet (3000-5000 o / min)

Bruk parafinbasert skjærevæske

Opprettholde en høykvalitets finish på verktøyets rake ansikt

Viii. Problemdiagnoseprosessanbefalinger

Når maskineringsproblemer oppstår, anbefales det å følge disse trinnene for feilsøking:

Fenomenbekreftelse: Registrer spesifikke symptomer (dimensjoner, overflate, lyd osv.)

Parameterkontroll: Bekreft gjeldende skjæreparametere og prosedyrer

Verktøysjekk: Mål verktøyslitasje

Maskintilstand: Kontroller bevegelsesnøyaktigheten og stivheten til hver akse

Prosessanalyse: Evaluer rasjonaliteten i prosessveien

Materiell bekreftelse: Kontroller konsistensen av arbeidsstykkets materiale

Miljøfaktorer: Tenk på effekten av temperatur, fuktighet og vibrasjon

Forebyggende vedlikeholdsplan

Vedlikeholdsartikler	Syklus	Inspeksjonsdetaljer
Spindelnøyaktighet	Månedlig	Radial runout, aksiell lek
Guide jernbanetilstand	Ukentlig	Smøringstilstand, slitasje
Tårnposisjonering	Quarterly	Repeterbarhet
Kjølesystem	Månedlig	Konsentrasjon, pH -verdi, strømningshastighet
Elektrisk system	Halvårlig	Terminalblokker, jordingsmotstand

4. CNC dreiebenker vedlikeholds- og omsorgsguide

Daglig vedlikeholdsinnhold

Sjekk før du starter maskinen

Kontroller det hydrauliske oljenivået (hold det på 2/3 plassering av oljevinduet)

Bekreft at lufttrykket er stabilt innenfor området 0,4-0,6MPa

Kontroller smøringen av føringsskinnene til hver akse (oljefilmen skal være jevnt fordelt)

Kontroller kjølevæskekonsentrasjonen (5-8% anbefales)

Overvåking under drift

Overvåk lyden fra spindeloperasjonen (det skal ikke være unormal vibrasjon og støy)

Observer den glatte bevegelsen til hver akse (ingen kryp eller jitter)

Overvåk systemtemperaturen (spindelemperaturstigningen overstiger ikke 25 ℃)

Drift før du stenger maskinen

Rengjør sjetongene på arbeidsbenken og tårnet (bruk en spesiell børste)

Flytt hver akse til midten av maskinverktøyet (for å unngå ujevn kraft på føringsskinnene)

Kontroller verktøyets slitasje og registrer det (VB -verdien overstiger ikke 0,3 mm)

Periodisk vedlikeholdsplan

(1) Ukentlig vedlikehold

Vedlikehold av smøresystem

Kontroller oljenivået til den automatiske smøringspumpen (påfylling ISO VG32 Guide Rail Oil)

Smør halshylsen manuelt (bruk litiumbasert fett)

Rengjør innsiden av Guide Rail Guard (blås med trykkluft)

Vedlikehold av kjølesystemer

Rengjør kjølevæskefilteret (nettstørrelse ≥100 mesh)

Sjekk pH-verdien til kjølevæsken (hold den i området 8,5-9,5)

Fjern sediment fra vanntanken (magnetstang absorberer metallflis)

(2) Månedlig vedlikehold

Inspiser mekaniske deler

Mål spindelens radiale runout (≤0,005mm)

Sjekk ballskruen forhåndsinnlasting (aksial klaring ≤0.01mm)

Kontroller tårnets posisjoneringsnøyaktighet (gjenta posisjonering ≤0,005mm)

Inspeksjon av elektrisk system

Stram alle tilkoblinger ledningsterminalen (dreiemoment 2-4n · m)

Kontroller bakkemotstand (≤4Ω)

Rengjør det elektriske kontrollskapsfilteret (omvendt rens med trykkluft)

(3) Kvartalsvis vedlikehold

Hydraulisk systemvedlikehold

Bytt ut det hydrauliske oljefilteret (filtreringsnøyaktighet 10μm)

Sjekk det hydrauliske trykket (i samsvar med utstyrskalibreringsverdien)

Sjekk rørledningsforseglingen (ingen lekkasje)

Presisjonskalibrering

Laserinterferometer for å sjekke posisjonsnøyaktigheten til hver akse (kompensere for tilbakeslag)

Ballbar for å sjekke rundhetsfeilen (≤0.015mm)

Tilbakestill verktøykompensasjonsparametrene

Vedlikeholdspunkter for viktige komponenter

Spindelsystem

Bytt ut spindelbærende fett hver 2000 time (NLGI nivå 2

Regelmessig sjekk beltespenning (avbøyning ≤ 10 mm/100n trykk).

Hold spindelen Taper ren (bruk en dedikert vedlikeholdspinne).

Guideway System

Kontroller Guideway Scraper Integrity daglig.

Påfør Guideway Anti-Rust Oil Månedlig (Off-Duty Hours).

Juster Guideway Forhåndsinnlasting hvert halvår.

Tårnsystem

Kontroller verktøytårn med å finne pin slitasje ukentlig.

Rengjør verktøyholderen taper månedlig (tørk med etanol).

Smør indekseringsmekanismen kvartalsvis (ekstrem trykkfett).

Vedlikeholdsverktøyliste

Verktøytype	Spesifikt vare	Søknad
Rengjøringsverktøy	Nylon børste sett	Guideway Chip Cleaning
Måleverktøy	Dial Indicator (0,01 mm)	Spindeloppløpsdeteksjon
Smøringsverktøy	Manuell fettpistol	Fettpåfylling

Vanlige vedlikeholdsmisoppfatninger og korreksjoner

Myte 1: Mer smøring er bedre

Fakta: Overlubrication vil resultere i en tykk oljefilm, noe som vil redusere nøyaktigheten

Riktig praksis: Smør i henhold til oljevolumet som er spesifisert i utstyrshåndboken (vanligvis 0,1 ml/min)

Myte 2: Kjølevæske trenger bare å bli påfyllt, ikke erstattes

Fakta: Langvarig bruk kan avle bakterier og korrodere utstyret

Riktig praksis: Bytt ut kjølevæsken helt hver tredje måned og tilsett biocide ukentlig

Myte 3: Nøyaktighetsavvik blir bare kompensert for gjennom programvarejusteringer

Fakta: Mekanisk slitasje må repareres først

Riktig praksis: Reparer mekaniske komponenter først, og juster deretter programvareparametere

Vedlikeholdsregistrering

Det anbefales å etablere en digital vedlikeholdsfil for å registrere følgende:

Daglig inspeksjonsdata (temperatur, trykk, unormale forhold)

Vedlikeholdsutskiftningsdelinformasjon (merke, modell, erstatningsdato)

Nøyaktighetstestrapport (med testinstrumentmodell)

Feilsøkingsprotokoll (symptom, årsak, løsning)

5. Ofte stilte spørsmål (FAQ) om CNC dreiebenker

• Hva er forskjellen mellom en CNC dreiebenk og en konvensjonell dreiebenk?

Kontrollmetode: CNC dreiebenker styres av dataprogrammer, mens konvensjonelle dreiebenker (manuelle dreiebenker) er avhengige av manuell drift.

Behandlingsnøyaktighet: CNC dreiebenker kan oppnå nøyaktighet på ± 0,005 mm, mens konvensjonelle dreiebenker generelt har en nøyaktighet på ± 0,05 mm.

Grad av automatisering: CNC dreiebenker kan automatisk endre verktøy og justere skjæreparametere, mens konvensjonelle dreiebenker krever manuell drift.

Applikasjonsscenarier: CNC dreiebenker er egnet for kompleks, høy presisjon og masseproduksjon, mens konvensjonelle dreiebenker er egnet for enkle deler og behandling av små batch.

• Hva kan forårsake en reduksjon i CNC dreiebehandlingsnøyaktighet?

Mekanisk slitasje: Slitasje av føringsskinner og ledningsskruer forårsaker økt klaring.

Verktøyslitasje: Tips Tips Slitasje eller flising påvirker dimensjons nøyaktighet.

Termisk deformasjon: Termisk utvidelse av maskinverktøyet eller arbeidsstykket forårsaker feil.

Programmeringsfeil: Feil kodeparameterinnstillinger (for eksempel overdreven fôrhastighet).

Klemproblemer: Arbeidsstykket er ikke klemt eller er ikke riktig plassert.

Løsning:

Regelmessig sjekk og kompenserer for tilbakeslag.

Bytt ut slitte verktøy raskt.

Kontroller omgivelsestemperaturen og forvarm maskinen før maskinering.

Optimaliser maskineringsprogrammet for å sikre passende skjæreparametere.

• Hva skal jeg gjøre hvis skravlingmerker oppstår under CNC dreiebenker?

Mulige årsaker:

Feil skjæreparametere (for eksempel overdreven fôr eller lav hastighet).

Verktøyoverheng er for lang eller mangler stivhet.

Maskinens spindellager er slitt eller føringsskinner er løse.

Arbeidsstykkeklemme er ustabil.

Løsning:

Juster skjæreparametere (øke hastigheten, reduser fôret).

Forkorte verktøyutvidelse (til ikke mer enn fire ganger verktøyet skaftdiameter).

Inspiser spindelen og ledet skinner, og bytt lagre eller juster forhåndsinnlasting om nødvendig.

Bruk en mer stabil inventar (for eksempel en hydraulisk chuck).

• Hva får en CNC dreiebenk på overoppheting?

Utilstrekkelig smøring: Spindellagrene mangler olje, eller fettet eldes.

Overdreven belastning: Overdreven skjæreparametere (for eksempel overdreven kuttedybde). Dårlig avkjøling: Spindelkjølesystemet er feil eller varmeavledning er utilstrekkelig.

Peiling slitasje: Bruk av lang sikt forårsaker økt lagerklaring.

Løsning:

Kontroller smøresystemet for å sikre tilstrekkelig oljestrøm.

Optimaliser skjæreparametere for å unngå overbelastning.

Rengjør spindelkjølingskanalene for å sikre riktig varmeavledning.

Hvis lageret er skadet, må du erstatte den og kalibrere spindelen på nytt.

• Hvordan velge riktig CNC dreiebenk?

Arbeidsstykkemateriale:

Stål: Karbid- eller CBN -verktøy.

Aluminium: PCD (polykrystallinsk diamant) verktøy.

Rustfritt stål: belagt karbid.

Behandlingstype:

Groving: Bruk en høy rakevinkel og sterk innsats.

Etterbehandling: Bruk en skarp skjærekant og en liten nesradius.

Verktøyholdertype:

Ekstern sving: Bruk en ISO -standardverktøyholder.

Intern maskinering: Bruk et kjedelig verktøy eller et dedikert internt vendeverktøy.

• Hvordan løser jeg "servooverbelastning" -alarmen på CNC -dreiebenk?

Mulige årsaker:

Overdreven mekanisk belastning (f.eks. Overdreven skjæringskraft).

Servomotor eller drivfeil.

Veiledningsskinne/blyskrue fast eller dårlig smøring.

Løsning:

Kontroller skjæreparametere: Reduser fôrhastigheten eller dybden på kuttet.

Feilsøk mekanisk motstand:

Kontroller føringsskinner og ledeskrue for jevn drift.

Forsikre deg om at smøresystemet fungerer som den skal.

Elektrisk inspeksjon:

Mål motorisk isolasjonsmotstand.

Kontroller alarmkoder og erstatt om nødvendig.

• Hvordan kan jeg forlenge levetid på en CNC dreiebenk?

Optimaliser skjæreparametere: Unngå lave hastigheter og høye fôrhastigheter; Velg riktig hastighet og fôrhastighet.

Forsikre deg om tilstrekkelig kjøling: Bruk kjølevæske med høyt trykk (spesielt når du maskinerer rustfritt stål og titanlegeringer).

Kontroller slitasje regelmessig: Bytt verktøy hvis VB -verdien overstiger 0,3 mm.

Unngå avbrutt skjæring: Bruk om nødvendig innlegg med høyere seighet (f.eks. De med chipbreakers).

• Hva er nøkkelpunktene for daglig vedlikehold av en CNC dreiebenk?

Daglig: Rengjør chips og sjekk smøring og kjølevæske. Ukentlig: Rengjør styringsskinnene og sjekk nøyaktigheten av tårn.

Månedlig: Kontroller spindelutløp og ledningsskrue -tilbakeslag.

Kvartalsvis: Bytt ut den hydrauliske oljen og rengjør støvet i kontrollskapet.

• Hva skal jeg gjøre hvis verktøyet holder seg når jeg maskinerer rustfritt stål på en CNC dreiebenk?

Bruk skarpe verktøy: Rakevinkel ≥ 12 ° og en liten verktøy for verktøyet.

Øk skjærehastigheten til ≥ 120 m/min for å redusere arbeidsherding.

Bruk spesialiserte skjærevæsker: Inneholder ekstreme trykktilsetningsstoffer (for eksempel svovelisert olje).

Unngå skjæring med lav hastighet for å forhindre at chip-stikking.

• Hva er de fremtidige utviklingstrendene til CNC dreiebenker?

Intelligent: AI-drevet optimalisering av maskineringsparametere og adaptiv kontroll.

Kombinert: Den utbredte bruken av fresing og sving- og femaks-koblingsteknologier.

Grønn produksjon: Energisparende motorer og tørrskjæringsteknologi.

Digitalisering: Skybasert overvåking og digitale tvillingapplikasjoner.

6. 1 1 sikkerhetsforskrifter og effektive teknikker som CNC dreiebenker må vite

Sikkerhetsstandarder (Sikre personlig og utstyrssikkerhet)

1. Bruk riktig verneutstyr

Påkrevd: Sikkerhetsbriller, støydempende øreplugger, tettsittende arbeidsklær og sikkerhetssko.

Forbudt: hansker (for å forhindre sammenfiltring), løse klær, smykker og bundet langt hår.

2. Sjekk maskinens tilstand før du starter maskinen.

Kontroller at smøreolje og kjølevæske er tilstrekkelig.

Bekreft at lufttrykket er stabilt (0,4-0,6 MPa).

Sjekk at chuck og tårn er låst.

3. Forbyr strengt justering eller måling av arbeidsstykker mens maskinen kjører.

Hold hendene vekk fra maskineringsområdet mens spindelen roterer.

Stopp maskinen helt før du måler et arbeidsstykke.

4. Klem arbeidsstykket ordentlig for å forhindre flygende materiale. Forsikre deg om at arbeidsstykket er klemt sikkert for å forhindre at løst materiale flyr ut.

Bruk passende inventar (for eksempel hydrauliske chucks eller tre-kjeve chucks).

5. Gjør deg kjent med plasseringen av nødstoppknappen.

Hvis det oppstår en abnormitet (for eksempel et ødelagt verktøy eller løs arbeidsstykke), trykk umiddelbart nødstoppknappen.

Test regelmessig nødstoppfunksjonen for riktig drift. 6. Unngå overbelastning

Skjæreparametere (hastighet, fôr, kuttedybde) må ikke overstige maskinens rangerte verdier.

Overbelastning kan lett føre til verktøyskader eller maskinsvikt.

Effektivitetsteknikker (Forbedre maskineringseffektivitet og kvalitet)

7. Optimalisering av verktøyvalg og skjæreparametere

Materialer	Anbefalte verktøy	Cutting Speed ​​(VC)	Feed (f)
Vanlig stål	Belagt karbid	150-250 m/min	0,1-0,3 mm/rev
Rustfritt stål	CerMet	100-180 m/min	0,05-0,2 mm/rev
Aluminiumslegering	PCD -verktøy	500-1000 m/min	0,2-0,5 mm/rev

Tips:

Bruk høye fôrhastigheter og dype kutt for groving, og høye hastigheter og lave fôrhastigheter for etterbehandling.

Bruk CAM -programvare for å optimalisere verktøyveiene og redusere tomgangsreiser.

8. Bruk automatisk verktøyinnstilling for å redusere manuell innstillingstid for verktøy.

Innstilling av laser/kontaktverktøy kan raskt måle verktøylengde og radius, noe som forbedrer nøyaktigheten.

Reduser menneskelig feil og kompenserer automatisk etter at verktøyendringer.

9. Bruk "gruppeteknologi" for batchbehandling.

Behandle lignende deler sammen for å redusere verktøyets endring og justeringstid.

Standardisere inventar og prosedyrer for å forbedre produksjonseffektiviteten.

10. Bruk kjølevæske med omhu for å forlenge levetiden til verktøyet.

Vannbasert kjølevæske: egnet for stål og rustfritt stål.

Oljebasert kjølevæske: egnet for aluminiumslegeringer og presisjonsmaskinering.

Minimumsmengde smøring (MQL): Reduserer kjølevæskekonsum og er egnet for miljøfølsomme bruksområder.

11. Vedlikehold utstyr regelmessig for å redusere driftsstans.

Vedlikeholdsartikler	Syklus	Operasjonsdetaljer
Guideway smøring	Daglig	Sjekk oljenivået og rengjør sjetongene
Spindelinspeksjon	Ukentlig	Kontroller lagerstøy og temperaturøkning
Skrue vedlikehold	Monthly	Ren og nybegynner

7. Fullstendig guide til vanlig feildiagnose av CNC dreiebenker

Mekanisk systemfeildiagnose

1. Spindel systemfeil

Vanlige symptomer:

Unormal støy under spindelrotasjon

Overdreven spindelemperaturøkning (> 65 ° C)

Overdreven spindel radial runout (> 0,01 mm)

Mulige årsaker og løsninger:

Bærende slitasje eller dårlig smøring

Kontroller smøresystemet oljestrømning

Erstatt spindellager (fabrikkspesifisert type anbefalt)

Passende mengde høyhastighets spindelfett

Ujevn eller slitt beltespenning

Juster beltespenningen til spesifisert verdi (vanligvis 6-8mm avbøyning per 10 kg belastning)

Bytt ut slitt belte (komplett beltutskiftning anbefalt)

Spindelmotorisk feil

Kontroller motorens trefasespenningsbalanse

Mål motorisolasjonsmotstand (skal være> 1mΩ)

Kontroller koderforbindelsen for pålitelighet

2. Feed System Fault

Vanlige symptomer:

Unormal støy eller vibrasjon under aksial bevegelse

Overdreven posisjoneringsnøyaktighet

Servo motor overbelastning alarm

Diagnose og løsning:

Kallskrue slitasje

Sjekk tilbakeslag (normalt <0,02 mm)

Juster eller bytt skruemutteren

Legg til fett (ISO 16000 anbefales) VG32 Guide Rail Oil)

Føringsskinner slitt eller dårlig smurt

Kontroller Guide Rail Surface Wear (Bruk rødt blypulver for å sjekke kontaktforholdet)

Rengjør chips fra innsiden av guide jernbanevakten

Juster Guide Rail Insert Forhåndsinnlasting

Løs kobling

Kontroller koblingsstramming av skruemoment (se utstyrshåndboken)

Bytt ut skadet elastisk kobling

Feilsøking av elektrisk system

1. Servosystemalarmer

Vanlige alarmkoder og løsninger:

Alarmkode	Mulig årsak	Løsning
Al.10 (overbelastning)	Overdreven mekanisk belastning	Sjekk om føringsskinnen/ledeskruen sitter fast
Al.16 (Encoder)	Koderkabel feil	Kontroller kontaktene og bytt ut skadede kabler
Al.30 (overspenning)	GRIDSpenningssvingning	Installer en spenningsregulator
Al.31 (Underspenning)	Kraftmodul feil	Sjekk om inngangsspenningen er normal

2. CNC -systemfeil

Vanlige problemer og løsninger:

Systemfrys eller svart skjerm

Kontroller strømmodulens utgangsspenning (vanligvis 5V, ± 15V)

Rengjør systemets kjølevifte

Sikkerhetskopier systemparametrene og installer systemet på nytt

Programutførelsesfeil

Kontroller G-kodesyntaksfeil

Bekreft innstillinger for verktøykompensasjonsparameter

Sjekk om minnet er fullt

Kommunikasjonssvikt

Sjekk RS232/USB -grensesnittforbindelsen

Start kommunikasjonsprotokollen på nytt

Oppdater sjåføren

Hydrauliske/pneumatiske systemfeil

1. Hydrauliske systemfeil

Vanlige problemer:

Ustabilt trykk

Treg sylinderbevegelse

Overdreven hydraulisk oljetemperatur

Løsninger:

Kontroller det hydrauliske oljenivået og kvaliteten

Påfyll til midtlinjen til oljemåleren

Bytt ut overskyet eller emulgert hydraulisk olje (anbefalt hver 2000 time)

Rengjør eller erstatt filterelementet

Sjekk for filterblokkering

Bytt ut presisjonsfilterelementet (filtreringsnøyaktighet ≤10μm)

Kontroller oljepumpen og magnetventilen

Test oljepumpeutgangstrykket

Rengjør en fast magnetventilspole

2. Pneumatisk systemfeil

Vanlige problemer:

Utilstrekkelig lufttrykk

Feil cylinderbevegelse

Luftlekkasje

Løsning:

Kontroller luftforsyningstrykket (skal være ≥0,5 MPa)

Rengjør eller erstatt tilstoppede filtre

Bytt ut skadet luftrørbeslag

Smør sylinderen (bruk dedikert pneumatisk smøremiddel)

Feil i kjøling/smøresystem

1. Kjølesystemproblemer

Vanlige problemer:

Utilstrekkelig kjølevæskestrømning

Tilstoppede dyser

Kjølevæskepumpe inoperativ

Løsninger:

Kontroller kjølevæsketanknivå

Rene filtre og dyser

Kontroller kjølevæskepumpemotorens drift

Justere kjølevæskekonsentrasjon (5-8% anbefalt)

2. Feil i smøresystemet

Vanlige problemer:

Dårlig guide jernbanesmøring

Tilstoppet smøremiddelolje

Smøremiddelpumpe inoperativt

Løsning:

Kontroller smøremiddeltanknivå

Rengjør distributørblokkering

Juster smøringsintervallet (vanligvis hvert 15-30 minutt)

Bytt ut mislykket smørepumpe

Funksjonsfeil i verktøysystemet

1. Unormal verktøyslitasje

Vanlige typer og årsaker:

Overdreven flanke slitasje

Overdreven skjærehastighet

Ujevn arbeidsstykke hardhet

Cradle Wear

Overdreven fôrfrekvens

Utilstrekkelig avkjøling

Cutter Tip Chipping

Intermitterende skjæring

Overdreven verktøyoverheng

Løsninger:

Optimaliser skjæreparametere

Forbedre kjølemetoder

Velg et mer passende verktøymateriale

2. Automatisk funksjonsfeil i verktøyskifter

Vanlige problemer:

Verktøymagasinet ikke roterer til posisjon

Verktøyskifterrobot fast

Verktøyidentifikasjonsfeil

Løsninger:

Sjekk verktøymagasinet Origin

Rengjør verktøyholder Taper

Juster robotlufttrykk

Sjekk verktøyidentifikasjonssensor

Forebyggende vedlikeholdsanbefalinger

Daglig vedlikehold:

Rene chips og kjølevæske

Kontroller hydrauliske/pneumatiske systemer

Bekreft aksen null returnøyaktighet

Ukentlig vedlikehold:

Kontroller guide smøring

Rene elektriske kontrollskapsfilter

Sikkerhetskopieringssystemparametere

Månedlig vedlikehold:

Sjekk spindelutløp

Sjekk slitasje av ballskrue

Kalibrer automatisk verktøysetter

Kvartalsvis vedlikehold:

Bytt ut hydraulisk olje og filter

Kontroller bakkemotstand

Full nøyaktighetskontroll

8. Applikasjonsfelt og spesifikke funksjoner av CNC dreiebenker

Kjernefordeler med CNC dreiebenker

Maskinering av høy presisjon: Dimensjonal nøyaktighet når IT6 (0,002-0,004mm)

Kompleks formbehandling: i stand til å produsere komplekse geometriske former som tråder, taper og buede overflater

Stabil masseproduksjon: Programstyrt prosessering sikrer produktkonsistens

Høyt nivå av automatisering: Støtter automatisk verktøyendring, automatisk måling og andre funksjoner

Fleksibel produksjon: Bytt raskt mellom prosesseringstyper

Analyse av viktige applikasjonsområder

• Bilproduksjon

Typiske deler:

Motorkomponenter: veivaksler, kamaksler, tilkoblingsstenger

Overføringssystemer: Transmisjons giraksler, differensialhus

Bremsesystemer: bremseskiver, bremsetrommer

Styringssystemer: Styringsknok, styringsaksler

Spesifikke applikasjoner:

Sikre del utskiftbarhet under masseproduksjon

Presisjonens sving av materialer med høy hardhet (for eksempel herdet stål)

Ett-trinns forming av komplekse konturer

Kombinert med roboter for automatiserte produksjonslinjer

• Aerospace

Typiske deler:

Motordeler: Turbinaksler, kompressorplater

Landingsutstyrskomponenter: Aktuatorer, tilkoblingsaksler

Romskip strukturelle deler: dokking av flenser, drivstoffdyser

Spesielle krav:

Behandling av vanskelige å-maskinende materialer som titan og høye temperaturlegeringer

Strenge geometriske og posisjonstoleranser (rundhet ≤ 0,005 mm)

Overflateintegritetskontroll (ingen herdet lag)

Løsning:

Bruk av et kjølesystem med høyt trykk (opptil 7MPA)

Bruk av CBN -verktøy for hard snu

Utstyrt med et online målesystem for sanntidskompensasjon

• Produksjon av medisinsk utstyr

Typiske produkter:

Ortopediske implantater: kunstige skjøter, beinskruer

Tanninstrumenter: Implantater, proteser

Kirurgiske instrumenter: endoskopkomponenter, kirurgiske håndtak

Spesielle prosesser:

Behandling av biokompatible materialer (titanlegering, kobolt-krom-molybden)

Speilkvalitets overflateuhet (ra ≤ 0,2μm)

Behandling av mikropresisjonsdeler (minimum diameter 0,3 mm)

Teknisk løsning:

Luftspindel (50 000 o / min)

Minimumsmengde smøring (MQL)

Optisk verktøysetter med høy presisjon

• Moldproduksjon

Typiske applikasjoner:

Injeksjonsformer: kjerner, hulrom

Die-casting molds: kjerner, lysbilder

Stampingformer: Veiledningspinner, gjennomføringer

Behandlingsfunksjoner:

Behandling av høyhardhet mold stål (HRC 50-62)

Kompleks buet overflatedannelse

Krav med høy overflatekvalitet

Prosessinnovasjoner:

Mill-sving kombinasjonsmaskinering i stedet for EDM

Bruk av sfæriske vendeverktøy for overflatebehandling

Lasermåling for online inspeksjon

• Elektronisk kommunikasjonsutstyr

Typiske deler:

Fiberoptiske kontakter: keramiske ferler

RF -enheter: Bølgelederhulrom

Halvlederutstyr: vakuumkamre

Presisjonskrav:

Dimensjonal nøyaktighet: ± 0,001 mm

Surface Roughness: RA: 0,1μm

Geometrisk toleranse: 0,002mm

Løsning:

Konstant temperaturverksted Miljøkontroll (20 ± 0,5 ° C)

Naturlig diamantverktøy etterbehandling

Aktiv vibrasjonsisolasjonssystemapplikasjon

Spesielle applikasjoner av CNC dreiebenker

• Snu og fresing

Applikasjonsscenarier:

Flere prosesser som sving, fresing og boring må fullføres i et enkelt oppsett;

Behandling av komplekse og uregelmessig formede deler;

Krav med høy presisjonsposisjonering

Typisk tilfelle:

Maskinering av flyremotorblisker, oppnå presis forming av bladprofilen gjennom B-aksen kobling.

• Multispindel automatisk dreiebenk

Applikasjoner:

Stor-batchproduksjon av små presisjonsdeler; Kontinuerlig stolpebehandling; Produksjon av standard bildeler

Produksjonseffektivitet:

En 6-spindel CNC dreiebenk kan behandle bolter med en daglig effekt på opptil 15 000 stykker.

• Vertikal CNC dreiebenk

Gjeldende deler:

Store skiveformede deler; Tunge roterende kropper; Asymmetriske og komplekse deler

Behandlingsfordeler:

Enkel arbeidsstykke lasting og lossing; Tyngdekraften letter fjerning av chip; Passer for deler av store diameter

Fremtidige applikasjonstrender

Intelligent maskinering:

Adaptive kontrollsystemer

Automatisk verktøy Slitekompensasjon

Maskineringskvalitetsprediksjon

Grønn produksjon:

Tørrskjæringsteknologi

Energisparende elektrisk spindel

Avfallsgjenoppretting

Ultra-Precision Machining:

Nanoskala overflatebehandling

Atomnivå dimensjonal kontroll

Produksjon av kvanteenheter

Fjernovervåking:

Skybasert datahåndtering

Fjernfeildiagnose

Tverrfabrikk samarbeidsproduksjon

Utvalgsanbefalinger

Når du velger en CNC dreiebenk basert på applikasjonen, bør du vurdere følgende:

Nøyaktighetsnivå:

Generell maskinering: ± 0,01 mm

Presisjonsmaskinering: ± 0,005 mm

Ultra-presisjonsbearbeiding: ± 0,001 mm

Spindelkonfigurasjon:

Konvensjonell maskinering: 8000 rpm

Høyhastighetsskjæring: 15000 rpm

Mikrodeler: 40000 rpm og over

Automasjonskrav:

En-maskinproduksjon: Manuell lasting og lossing

Masseproduksjon: Robotintegrasjon

Fleksibel produksjon: AGV -tilkobling

Verktøysystemkonfigurasjon

Valg av tårn

Servotårnet: Verktøyskiftetid 0,3-0,8 sekunder (foretrukket for masseproduksjon)

Hydraulisk tårn: Lav pris, men komplekst vedlikehold (valgbar for budsjettbegrensede applikasjoner)

Power Turret: Essential for Milling and Turning (B-Axis Linkage)

Verktøygrensesnittstandarder

VDI -system: tysk standard, utmerket stivhet

BMT System: Japansk standard, rask verktøyendring

CAPTO-grensesnitt: High-end konfigurasjon, høy presisjon

Automasjonsintegrasjonsløsninger

Guide for automatiseringsnivå

Grunnleggende modell

Manuell lasting/lossing

Frittstående operasjon

Passer for: prøveproduksjon/liten batch

Standardmodell

Robotlasting/lossing

Automatisk døråpner

Passer for: Medium Batch (500-2000 stykker per måned)

Intelligent modell

AGV -logistikksystem

Online inspeksjon og tilbakemelding

Passer for: stor batch (5000 stykker per måned)
