En ny epoke i Superhard Material Grinding: Analyse av fordelene ved å bruke keramiske CBN -slipehjul i midtløse slipemaskiner

1. Tekniske egenskaper ved keramisk CBN sliping hjul midtløse slipemaskiner

Kjernetekniske funksjoner ved forglasede CBN -slipingshjul

Ultrahøy hardhet og slitasje motstand

CBNs hardhet er bare nest etter diamant (Microhardness HV 4000-5000) og langt høyere enn vanlig korund (HV 2000-2200). Det kan effektivt slipe superhardmaterialer som herdet stål (HRC 60 og over), sementert karbid og keramikk, med en slitasjehastighet som bare er 1/5-1/10 den for korundkvernhjul.

Utmerket termisk stabilitet

Vitrifisert binding CBN sliphjul opprettholder stabil ytelse under 1000 ° C. Deres koeffisient for termisk ekspansjon (3,5 × 10⁻⁶/° C) er mye lavere enn for metallbindinger, og minimerer termisk deformasjon under sliping og forhindring av arbeidsstykkeforbrenninger.

Selvskarpening og kontrollerbar mikrostruktur

Den forglasede bindingen danner en porøs struktur gjennom sintring av høy temperatur, slik at de slipende kornene lett kan løsne etter passivering, og opprettholde skarpheten. Ved å justere porøsiteten (5%-30%) og bindingsformelen (for eksempel Al₂o₃-Sio₂), kan sliphjulets hardhet og chip-holdekapasitet tilpasses.

Oppbevaring av høy form

Tradisjonelle slipehjul er utsatt for profilslitasje under sliping, mens forglasede CBN slipende hjul tilbyr over tre ganger bedre formoppbevaring, noe som gjør dem spesielt egnet for høypresisjonssenterløs sliping (f.eks. Bearing av rulleturen ≤ 1μm).

Tekniske fordeler med forglasede CBN sliphjul for midtløse slipemaskiner

Betydelig forbedret prosesseringseffektivitet

Slipeforhold (G-Value): CBN-slipehjul kan oppnå 2000-5000 (sammenlignet med 100-300 for korundkvernhjul), og øke materialfjerningshastighetene med 3-5 ganger.

Lineær hastighet: Støtter høyhastighets sliping på 80-120 m/s (sammenlignet med 60 m/s for konvensjonelle slipehjul), noe som reduserer behandlingstiden med ett stykke.

Forbedret overflatekvalitet og presisjon

Grovhet (RA): Fin sliping kan nå 0,1-0,2μm, overlegen 0,4μm oppnådd med et korundkvernhjul.

Dimensjonal konsistens: Masseproduksjonstoleranser kan kontrolleres innen ± 2μm.

Redusert totale kostnader

Selv om CBN slipehjul er dyrere per enhet, tilbyr de en levetid på 6-12 måneder (sammenlignet med bare 1-2 uker for korundkvernhjul), noe som reduserer behovet for hjulendringer med 90%og totale kostnader med 30%-50%.

Typiske søknadssaker

Sak 1: Massvering av lagerruller

Materiale: GCR15 Bearing Steel (HRC 62)

Slipehjul: keramisk CBN #180, 100% konsentrasjon

Resultat: Rundhet ≤ 0,8μm, RA 0,15μm og en to ganger økning i daglig produksjon

Sak 2: Karbidverktøyaksel sliping

Utfordring: Konvensjonell slipehjulets levetid på bare 4 timer

Løsning: Bytte til et keramisk CBN #320 slipehjul

Resultat: Livet utvidet til 120 timer, og verktøyet med verktøyet nådde 0,005 mm

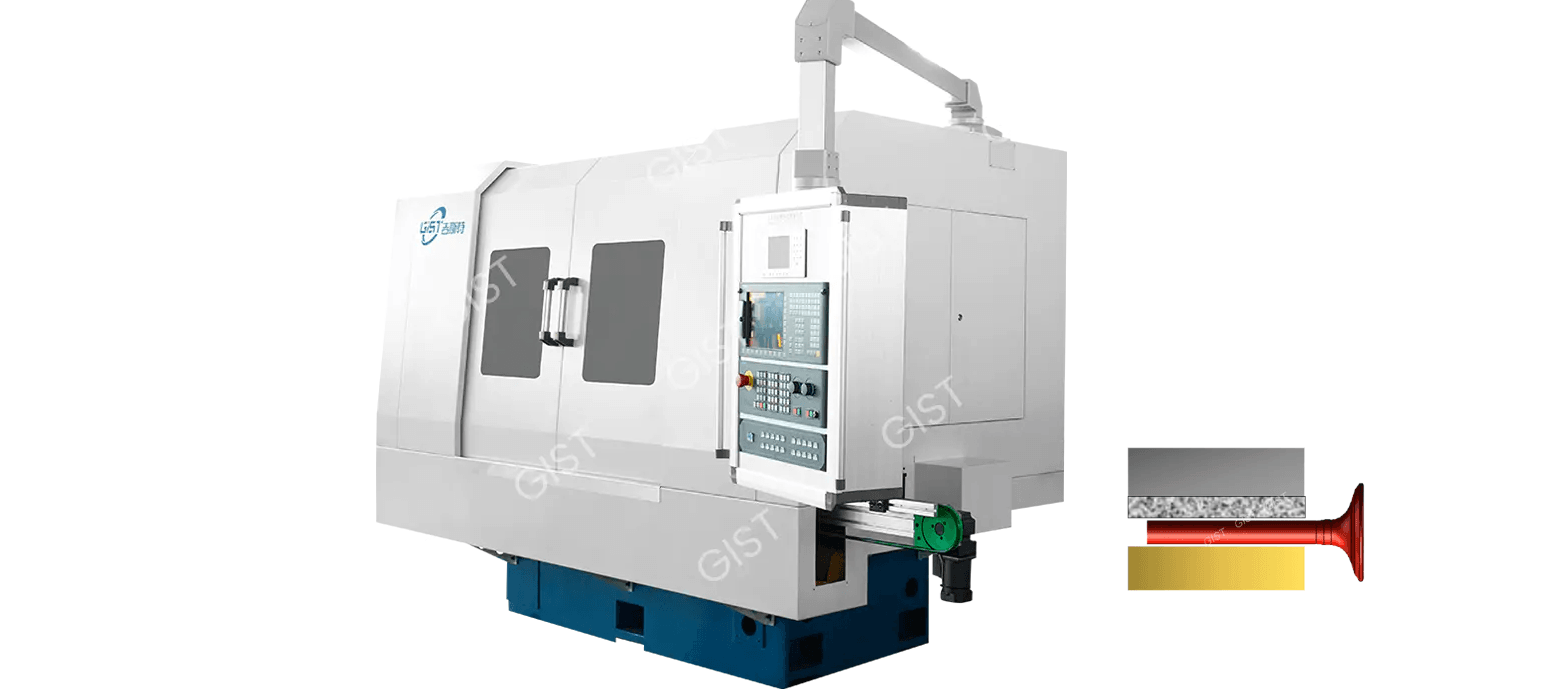

2. Working Principle of Ceramic CBN sliping Wheel Centerless slipemaskiner

Systemstruktur og grunnleggende layout

Keramisk CBN slipende hjul midtløse slipemaskiner består av tre kjernekomponenter:

Slipehjul: Et forglaset bundet CBN sliphjul (400-600 mm diameter) som er ansvarlig for hovedslipingsbevegelsen

Guidehjul: Et gummi eller harpiksbundet slipehjul (200-300mm diameter) vippet 1-5 ° for å rotere og mate arbeidsstykket

Støtte for arbeidsstykke: består av en frontveiledning, en bakre guideplate og en støtteplate. Danner et stabilt V-formet støttesystem

Typiske layoutparametere:

Slipehjul Lineær hastighet: 45-60 m/s (tilsvarer en rotasjonshastighet på 1500-2500 o/min)

Guidehjulhastighet: 20-50 o / min (uendelig justerbar)

Arbeidsstykkesenterhøyde: 15% -25% av arbeidsstykkets diameter

Sliping av kinematikk

Hovedbevegelsessystem:

Med urviseren rotasjon av et keramisk CBN -slipehjul. Drevet av en variabel frekvensmotor styres hastighetsnøyaktigheten innen ± 0,5%.

Fôrbevegelsessystem:

Veiledningshjulaksi tiltvinkel α (vanligvis 1-5 °).

Guidehjuloverflatehastighet dekomponert til:

Omkretskomponent: VWork = VGuide × COSα (roterer arbeidsstykket)

Aksial komponent: VFEED = VGUIDE × SING (driver arbeidsstykket aksialt)

Arbeidsstykke avrundingsmekanisme:

Arbeidsstykket danner et trekantet kontaktmønster med slipehjulet og føringshjulet.

Høyt punkt prioritert slipingsprinsipp: Overflateutstilling Kontakt først slipehjulet og fjernes.

Flere rotasjoner gjennomsnittlig utfeil, og oppnår til slutt høy rundhet.

Spesiell arbeidsmekanisme for forglasede CBN -slipingshjul

Mikroskopisk skjæreatferd:

Hardheten til CBN -slipende korn (8000 HV) er mye høyere enn arbeidsstykkets materiale (herdet stål, omtrent 800 HV).

Skjæretykkelsen til et enkelt slipende korn er bare 0,1-5 μm.

Slipingssonetemperaturen er 150-200 ° C lavere enn for konvensjonelle slipehjul.

Selvskårende prinsipp:

Moderat slitasje av den forglasede bindingen forårsaker fjerning av kjedelige slipende korn. Kontinuerlig eksponering av nye slipende korn opprettholder skarpheten.

Den spesielle porestrukturen (15-35% porøsitet) sikrer tilstrekkelig brikkeplass.

Dimensjonal nøyaktighetskontroll:

Ekstremt lite slipehjulslitasje (0,1-0,3 μm/stykke).

Automatisk kompensasjonssystem justerer feed basert på tilbakemelding på nettet.

Høyhastighetsstabilitet

Tillatte lineære hastigheter på 80-120 m/s (konvensjonelle korundkvernhjul ≤ 60 m/s)

Den høye stivheten til den forglasede bindingen undertrykker høyhastighetssentrifugal deformasjon (ekspansjonskoeffisient 3,5 × 10⁻⁶/° C)

Presisjonsretensjonsmekanisme

Diameter slitasje ≤ 0,003 mm per 10.000 slipesykluser (korundkvernhjul ≥ 0,02 mm)

Dynamisk balansekarakter må oppfylle G2.5 (ISO 1940 -standard)

Typisk søknadsprosesseksempel (Bearing Roller Machining)

Lasting: Fôrer materialet automatisk fra en vibrerende plate til en støtteplate

Grovt sliping: #120 CBN slipehjul, 0,2 mm fjerning

Fin sliping: Bytt ut med et #320 sliphjul, 0,01 mm fjerning

Inspeksjon: Online måleinstrument gir sanntids tilbakemelding om dimensjonale feil

Dressing: Diamond Roller Sharping hver 50 stykker (0,003 mm fôr).

3 . Produktfordeler med keramisk CBN -slipende hjul midtløse slipemaskiner

Ultra-lang levetid

Keramiske CBN-slipehjul viser bemerkelsesverdig holdbarhet i midtløse slipemaskiner, og kan skilte med et levetid 8-12 ganger for konvensjonelle aluminiumoksydslipende hjul. I kontinuerlige maskineringstester av bærende stålkomponenter produserte de konsekvent over 8000 deler etter en enkelt dressingssyklus, mens konvensjonelle slipehjul typisk bare varte rundt 600 deler før du krever dressing. Denne eksepsjonelle holdbarheten oversettes direkte til betydelige økonomiske fordeler: Verktøykostnader per del kan reduseres med 40-60%, hyppigheten av slipingshjulforandringer kan reduseres med over 85%, og tilleggsarbeidstimer forbundet med hjulutskiftninger kan reduseres med opptil 70%. En lengre levetid betyr også mer konsistent maskineringskvalitet, og eliminerer presisjonssvingninger forårsaket av slipehjulslitasje.

Presis prosesseringsnøyaktighet

Denne typen slipemaskiner setter nye bransjestandarder for maskineringsnøyaktighet. I masseproduksjon kan kontrollnøyaktighet for diameter opprettholdes innen ± 1 mikron, og rundhet kan garanteres under 0,5 mikron når man maskinerer herdet stålarbeid. Overflateuhet kan lett oppnå en speilfinish på RA 0,1-0,2 mikron, uten forbrenningslag på arbeidsstykkets overflate og beholdt austenittinnhold holdt under 5%. I bærende industri -applikasjoner er produktvibrasjonsnivåer blitt redusert med gjennomsnittlig 4 desibel, noe som forbedrer ytelsen til sluttproduktet betydelig.

Gjennombruddsproduksjonseffektivitet

Vitrifiserte CBN -slipehjul viser imponerende materialfjerningshastigheter. Ved maskinering av GCR15 som lager stål, kan materialfjerningshastigheten nå 15 kubikk millimeter per millimeter per sekund, en økning på 180% over konvensjonelle slipehjul. Denne forbedringen når 200% når du maskinerer høyhastighetsstål, og til og med så mye som 250% for den mest utfordrende nikkelbaserte legeringen, 718. I faktisk produksjon er syklustiden for bearbeiding av giraksel blitt redusert fra 45 sekunder til 28 sekunder, og arbeidstiden per stykke for oljepumprotorer er redusert med 55%. Denne økte effektiviteten forkorter ikke bare leveringssykluser, men forbedrer også utstyrets utnyttelse betydelig, og skaper større produksjonskapasitet for produsenter.

Bred materiale tilpasningsevne

Senterløse kverner med forglasede CBN-hjul takler praktisk talt all høyhardhet og vanskelig å maskinere. Fra herdede stål på 60-65HRC til høyhastighetsstål på 63-67HRC, fra karbider på 85-92HRA til forskjellige ingeniørkeramikk, oppnår de alle ideelle maskineringsresultater. I feltet med høye temperaturlegeringer tar de med hell problemet med "chip-vedheft"; oppnå sprekkfri maskinering av karbider av høy kvalitet; og opprettholde utmerket overflateintegritet for materialer som titanlegering TC4. Denne brede tilpasningsevnen gjør det mulig for en enkelt maskin å dekke maskineringsbehovene til et bredt utvalg av materialer, og forbedrer bruken.

Utmerket prosessstabilitet

Temperaturøkningen holdes innen 2 mikron etter 8 timers kontinuerlig drift, og det integrerte termiske deformasjonskompensasjonssystemet justeres automatisk for å opprettholde nøyaktigheten. CPK -verdien for kritisk dimensjonsbearbeiding forblir stabil over 1,67, og i en kontinuerlig maskineringstest på 2000 deler er diametervariasjonen bare ± 1,5 mikron. Utstyrets driftsvibrasjon er mindre enn 0,8 mm/s (i samsvar med ISO10816-standarder), og dens gjennomsnittlige problemfri driftstid overstiger 4000 timer. Denne stabiliteten sikrer jevn kvalitet under kontinuerlig produksjon i stor skala og reduserer kvalitetsrisikoen betydelig.

Miljøvennlig prosessering

Når det gjelder energiforbruk, øker vitrifisert CBN -slipehjul andelen effektiv slipingsenergi til 35%, mens konvensjonelle slipingshjul lider av forskjellige tilleggstap så høye som 30%. Enda viktigere er at tørr sliping er mulig for visse materialer, reduserer kjølevæsken bruk med 90%, reduserer slipende avfall med 50%og senker driftsstøy med 8-10 desibel. Disse miljøvennlige funksjonene senker ikke bare produksjonskostnadene, men hjelper også selskaper med å oppfylle stadig strengere miljøforskrifter.

En perfekt plattform for intelligent produksjon

Den forglasede CBN-midtløs slipemaskin har omfattende bransje 4.0-grensesnittfunksjoner, noe som muliggjør overvåking av sanntid av nøkkelparametere som slipekraft, temperatur og vibrasjon, og kobler til MES-systemer via OPC UA-standardprotokollen. Avanserte AI -algoritmer forutsier og kompenserer automatisk for slipehjulslitasje, med en nøyaktighet på ± 0,5 mikron. Bruken av digital tvillingteknologi har muliggjort nøyaktigheten av virtuell sliping av hjulets livsprediksjon for å overstige 90%. Kombinert med prosessparameteroptimaliseringsanbefalingssystemet gir det ideelt grunnleggende utstyr for konstruksjon av smarte fabrikker.

4. Forholdsregler for bruk

Nøkkelpunkter for installasjon og igangkjøring av slipehjul

Presisjonsdynamisk balanseringskrav:

To-trinns dynamisk balansering må utføres før installasjon: grov balansering (G6.3), etterfulgt av finbalansering (G2.5) etter installasjon.

Rest ubalanse bør kontrolleres innen 0,5 g · cm, og vibrasjon bør være ≤ 0,8 μm i høye hastigheter.

Installasjons- og posisjonsspesifikasjoner:

Bruk en dedikert hydraulisk mutter for installasjon, og bruk trykk i tre trinn på det spesifiserte dreiemomentet (vanligvis 120-150 n · m).

Flensekontaktoverflatens renslighet må være RA 0,4 μm eller mindre, og flatheten bør kontrolleres ved hjelp av en optisk flatlinse. (≤0,005mm)

Retningslinjer for prosessparameteroptimalisering

Hastighetsmatchende prinsipper:

Den anbefalte slipehjullinære hastigheten er 45-60 m/s. Spesifikke justeringer kan gjøres basert på materialet:

Herdet stål: 50-55 m/s

Karbid: 35-45 m/s

Høytemperaturlegering: 40-50 m/s

Guidehjulhastighet og hellingsvinkel Matchende formel: V_workpiece = V_Guide × COSα (α = 1-5 °)

Kjølingssystemadministrasjonsstandarder

Kutting av kriterier for væskeutvelgelse:

Syntetisk skjærevæske (pH 8,5-9,5) anbefales.

Ekstreme trykktilsetningsstoffer som inneholder svovel eller klor er forbudt (de kan korrodere keramiske bindemidler).

Krav til filtreringsnøyaktighet: ≤10 μm. Magnet- og papirbånd dobbeltfiltrering anbefales.

Jetparameterinnstillinger:

Trykkområde: 3-5 bar (opptil 15 bar med høytrykksstråling)

Beregning av strømningshastighet: q = 0,5 × slipehjulbredde (l/min)

Dysevinkel: 15 ° ± 2 ° i forhold til slipehjulsseksjonen

Nøkkelkontroller i påkledningsprosessen

Diamond Roller Dressing:

Dressingshastighetsforhold: 0,6 til 0,8 (roterer i samme retning)

Fôrhastighet: 0,5-1 μm/rev, delt i to trinn: grov dressing (2-3 μm) og fin dressing (0,5 μm)

Optisk dressingsrotasjonshastighet: 30-50 o / min uten fôr

Online dressingovervåking:

Akustisk utslippssensor overvåker påkledningsprosessen; Enhver plutselig endring i AE -signalet> 5 dB utløser en alarm.

Kraftovervåking: Kontroller rullestatusen umiddelbart hvis påkledningskraften øker med 15%.

Spesielle krav til klemmestykke

Beregning av midthøyde:

Empirisk formel: H = (0.15-0.25) × D_Workpiece

For maskinering med høy presisjon, bør kontaktvinkelen måles ved hjelp av en laserforskyvningssensor (29 ° -31 ° er å foretrekke).

Spesifikasjoner for veiledning:

Gap mellom frontveiledningen og guidehjulet = 0,5 × arbeidsstykke diameter

Den bakre guiden skal trekkes tilbake 0,02-0,05 mm for å unngå riper.

V-vinkelfeil i pallen skal være ≤ 0,5 °.

Spesielle sikkerhetstiltak

Sjekkliste for beskyttelsesenheter:

Slipende hjuldekke eksplosjonstrykk ≥ 5 bar

Interlock Device Response Time <50ms

Nødbremseavstand ≤ 1,5m (med nominell hastighet)

Krav til personlig beskyttelse:

Splintersikre vernebriller må bæres (EN166-standard). Hansker er forbudt når du bruker justeringsmekanismer.

Høringsbeskyttelsessoner (> 85dB) er obligatoriske.

5. Nødløsninger for vanlige problemer med keramisk CBN -slipingshjulssenterløse slipemaskiner

I. Overflatekvalitetsdefektbehandlingsløsninger

Periodiske skravlingmerker (Fish Scale Marks)

Nødtiltak:

Reduser øyeblikkelig slipehjulhastigheten med 10-15%

Øk kjølevæskestrømningshastigheten med 30% og sjekk sprayvinkelen

Bruk en bærbar dynamisk balanser for en rask sjekk (målverdi ≤ 0,8μm)

Surface Burns (misfarging/sprekker)

Nødtiltak:

Bytt til kjølevæskemodus med høyt trykk (øke trykket til 8-10 bar)

Reduser fôrhastigheten med halvparten og reduser den lineære hastigheten med 3-5 m/s

Bruk en "slip-and-pause" intermitterende prosess (slipe i 2 sekunder, pause i 0,5 sekunder)

Avansert behandling:

Test slipingshjulhardheten (K -karakter anbefalt)

Optimaliser dressingparametere: Øk antall etterbehandlingsrevolusjoner til 80-100 revolusjoner

Kontroller den utstående høyden på CBN -slipekornene (skal være ≥ 1/3 av korndiameteren).

Ii. Dimensjonal nøyaktighet utenfor kontrolltiltak

Diameterdrift

Midlertidig kontroll:

Aktiver automatisk kompensasjon på online målesystem (trinnstørrelse 0,2μm)

Lås temperaturkompensasjonsparametrene (ΔT ≤ ± 1 ° C)

Inspiser hver 10. stykker og lag et SPC -kontrolldiagram

Systemjustering:

Kontroller veiledningshjulet (kalibrert ved hjelp av et laserinterferometer, feil ≤ 0,005 °)

Kontroller at sliphjulslitasje -kompensasjonskurven (det anbefales å oppdatere kompensasjonen hver 100 stykker)

Rekalibrer arbeidsstykket støtter stivhet (deformasjon ≤ 2μm under 50 kgf trykk)

Rundhet utenfor toleranse (oval/rhombus)

Raske mottiltak:

Juster arbeidsstykkets sentrumshøyde til innen 18-25% av diameteren

Øk guidehjuldressingsfrekvensen (kjole hver 50 stykker)

Legg til demping av gummistrimler (hardhet 70-80 kysten a) på støtteplaten. EN)

Fullstendig løsning:

Observer arbeidsstykkets rotasjonsbane med et stroboskop

Optimaliser slipingshjulegenskaper (juster porøsitet til 25-30%)

Kontroller spindelens radial runout (≤0,001mm)

Iii. Prosesssystem unormal håndtering

Unormal slipehjulslitasje

Nødinngrep:

Stopp umiddelbart automatisk feed og bytt til manuell modus

Bruk en diamantpenn for lokal skjerping (trykk 3-5N)

Bytt til et ekstra slipingshjulparametersett (reduser kornstørrelsen med ett nivå)

Rotårsaksanalyse:

Utfør slipekraftspektrumanalyse (normal FN/ft = 0,3-0,6)

Kontroller kjølevæskeinntrengningen (drypptest skal være ≤2 sekunder)

Vurdere arbeidsstykke materiale hardhetsavvik (Δhrc ≤2)

Oppbygg på guidehjulet

Rengjøring på stedet:

Mekanisk rengjøring med en kobbertrådbørste (hastighet ≤10 rpm)

Spray med et dedikert rengjøringsmiddel vaskemiddel (pH -nøytral)

Omvending føringsskiven kort (≤30 sekunder)

Forebyggende tiltak:

Installer en ekstra skrape (gap 0,02-0,05mm)

Juster veiledningshastighetsforholdet (VGUIDE/VSAND = 1/100-1/80)

Polsk veiledningsoverflaten ukentlig med aluminiumoksydpasta

IV. Utstyrssvikt

Spindelstall

Operasjonsprosedyre:

Bruk nødstoppknappen for å kutte av strømmen

Sjekk omformerens feilkode (F11 -overbelastning er vanlig)

Veiv motoren manuelt for å se etter mekanisk motstand

Mål motorisolasjonsmotstanden (≥5mΩ)

Gjenopprettingstrinn:

Fase-for-trinn omstart (først, tomgang med lav hastighet i 30 minutter)

Start motoren på nytt (20-40-60% RAMP-temperaturøkning)

Utfør dynamisk nøyaktighetsverifisering (ISO 230-3 Standard)

Kjølesystemfeil

Midlertidig løsning:

Aktiver backup-tåkekjøling (trykk 0,3-0,5 MPa)

Bruk tørris til lokal kjøling (avstand ≥ 100 mm)

Reduser slipeparametere til sikre verdier (Q'W ≤ 5 mm³/mm · s)

Systemgjenoppretting:

Rengjør filteret (erstatt hvis trykkdifferensial> 0,3 bar)

Kontroller sentrifugalpumpens løpehjuling (0,1-0,15 mm)

Kalibrer strømningssensoren (feil ≤ ± 3%)

V. Spesielle materialbehandlingsanomalier

Karbidsflising

Prosessjusteringer:

Bruk et finkornslipende hjul (D126 i stedet for D151)

Bruk en negativ rakevinkel (γ = -5 °)

Legg til hjelpestøtter (legg til ett støttepunkt hver 50 mm)

Parameteroptimalisering:

Reduser den lineære hastigheten til 35-40 m/s

Endre fôrhastigheten til 0,003-0,00 5mm/pass

Pre-grind 20-30 stykker mykt materiale etter påkledning

Høy temperaturlegering

Nødplan:

Spray Anti-Stick Coating (grafittbasert)

Bytt til intermitterende slipemodus (av/på forhold 3: 1)

Øk aksiell svingning (amplitude 0,5-1mm)

Langsiktig løsning:

Bruk et åpningshjul med åpen struktur (organisasjonsnummer 12-14)

Legg til minimal mengde smøring (MQL -system)

Forhåndsarbeidet arbeidsstykket (til 15-20 ° C)

Vi. Sikkerhetsforholdsregler og tabuer

Absolutt forbudt virksomhet:

Slipingshjullinær hastighet som overstiger 120% av den nominelle verdien
Kjører i høy hastighet uten dynamisk balansering
Bruke ikke-spesialflenser for montering

Forhold som krever øyeblikkelig nedleggelse:

Unormal støy (plutselig endring i lydtrykknivå> 10dB)
Tydelige bobler i kjølevæsken
Tre påfølgende arbeidsstykker er ute av toleranse

6. Vedlikeholds- og lagringsspesifikasjoner for keramisk CBN -slipingshjul Senterløse slipemaskiner

Daglig vedlikehold og styring

Krav til rengjøring og vedlikehold

En tretrinns rengjøringsprosess må utføres etter daglig prosessering: Bruk først en dedikert luftpistol med et trykk på ikke mer enn 0,3 MPa for å fjerne sliping av rusk fra slipehjuloverflaten, og være spesielt oppmerksom på å fjerne rester fra porene. For det andre, tørk av kontaktflatene til føringshjulet og støtteplaten med et nøytralt vaskemiddel med en pH på 6,5-7,5 for å forhindre kjemisk korrosjon. Til slutt, rengjør kjølevæsketanken med avsetninger grundig, og holder restvolumet til ikke mer enn 5 mm. Det kreves en dyp rengjøring ukentlig, inkludert å fjerne beskyttelsesdekselet for å fjerne støv fra den indre mekanismen, ved hjelp av en ultralydrens for å rengjøre små presisjonskomponenter og inspisere den elastiske deformasjonen av hver tetning.

Kritisk komponentovervåking

Spindelsystemet må testes daglig for temperaturøkning, med en maksimal tillatt temperaturøkning på 35 ° C. Mål Spindel Radial Runout Weekly ved hjelp av en skiveindikator. Standardverdien skal være innenfor 0,002 mm. Kontroller trinnforskjellen på slipehjulflensen Kontaktoverflaten månedlig. Enhver forskjell som overstiger 0,005 mm, må tas opp umiddelbart. Hydrauliske nøtter må gjennomgå en trykkretensjonstest kvartalsvis, med trykkforfallshastigheten som ikke overstiger 5%.

Periodisk vedlikeholdsplan

Forebyggende vedlikeholdsartikler

Hydrauliske systemfilter må byttes ut hver 500 driftstid. Et filtertrykksdifferensial som overstiger 0,2 bar vil påvirke systemets ytelse alvorlig. Guideway fett bør etterfylles hver 300 time, og sikrer at fyllnivået når minst 80% av hulromsvolumet. Kjølevæskekonsentrasjon bør kontrolleres daglig med et refraktometer for å opprettholde et rimelig konsentrasjonsområde på 4-6%. Fjerning av elektrisk kabinettstøv bør utføres månedlig for å opprettholde støvtykkelse under 0,5 mm.

Vedlikehold av presisjonsgjenoppretting

Omfattende vedlikehold av presisjonsrestaurering bør utføres hvert halvår, inkludert testing av maskinverktøyets geometriske nøyaktighet i henhold til ISO -standarder, testing av dynamiske stivhetsegenskaper ved bruk av vibrasjonsmetoden, og kalibrering av CNC -systemparametrene. Disse vedlikeholdsprosedyrene må utføres i et konstant temperaturverksted, med svingninger i omgivelsestemperatur kontrollert innen ± 1 ° C/time.

CBN Sliping Hjullagringsspesifikasjoner

Lagringsmiljøkontroll

Et dedikert lagringsskap må installeres, og opprettholde et internt temperaturområde på 15-25 ° C med en timesvingning på ikke mer enn ± 2 ° C. Relativ fuktighet må opprettholdes mellom 40-60% RF, med installert antikondensasjonsinnretninger. Det omgivende vibrasjonsnivået i lagringsområdet må være mindre enn 0,5 mm/s (10-500 Hz frekvensområde) for å forhindre resonansskade på slipehjulets mikrostruktur.

Lagringstekniske krav

Bruk dedikerte vertikale lagringsstativer, støttet av gummiputer med en hardhet på 70 ± 5 kyster A, med støttepunkter som er plassert minst 1/3 av slipehjuldiameteren. Oppretthold en hellingsvinkel på 5-10 ° under lagring for å forhindre at slipehjulet ruller. Slipehjul som er lagret i mer enn seks måneder, må være vakuumpakket med et resttrykk som ikke er større enn 10 kPa og en fargeskiftende silikagel uttørkning plassert i emballasjen. Emballasjetetningen må inspiseres kvartalsvis.

Forholdsregler for transport

Emballasje og beskyttelsesstandarder

En firelags beskyttende emballasjestruktur brukes: en indre antistatisk polyetylenpose, et 10 mm tykt boble-dempende lag i midten, et 5 mm hardt ABS plast ytre skall og en solid tretransportboks. Emballasjen må være tydelig merket med et skjørt symbol (maksimal påvirkningstoleranse 3G), en pil oppover (vippegrense 15 °) og en temperaturfølsom etikett (lagringstemperatur 5-35 ° C).

Lasting og lossingsprosedyrer

Gaffeltrucker er tillatt, men gaffellengden må være minst 2/3 av pakkebredden. Kranløfting må sikre at tauvinkelen er større enn 60 °. Grov håndtering som rulling og kasting er strengt forbudt. Stabling skal ikke overstige to lag. Oppretthold stabilitet under transport og unngå plutselig akselerasjon og bremsing.

Forsøkingsprosedyrer før kommisjonering

Inspeksjon av lagersliping Hjul

Lagerhjul må gjennomgå streng inspeksjon før igangsetting: Bruk et 10x forstørrelsesglass for å inspisere for overflatesprekker og måle den ytre diameteren til innenfor ± 0,5 mm. En TAP -test utføres for å bekrefte intern integritet, og sikre en skarp metallisk lyd. Under den statiske balansetesten skal vekten ikke overstige 5G. Dynamisk rebalansering er nødvendig hvis vekten overstiger standarden.

Forberedelse for installasjon

Ny brukte slipehjul må få lov til å akklimatisere seg til temperaturen i verkstedet i minst 48 timer. En gradientoppvarmingsmetode bør brukes, med temperaturen som ikke stiger mer enn 5 ° C i timen. Før installasjon er ultralydrensing med isopropylalkohol i 10 minutter påkrevd, og ikke-arbeidende overflater skal belegges med en spesiell anti-rustolje. Under installasjonen må flensekontaktoverflaten oppfylle en renslighetsstandard på RA 0,4μm, og flathet bør kontrolleres ved hjelp av en optisk flatlinse.

Vedlikeholdsregistreringssystem

Etablere et omfattende elektronisk journalstyringssystem som registrerer grunnleggende data som tid, personell og utstyrsstatus for hver vedlikeholdsøkt, samt batchnummeret på erstattede deler. Systemet må omfatte trendanalysefunksjoner for automatisk å generere rapporter for tidlige advarsler for vanlige feil som bærende slitasje, slipende hjulubalanse og hydrauliske lekkasjer. Vedlikeholdsdata må beholdes i minst fem år, og en full livssyklus -sporbarhetsoppføring må etableres for kritiske komponenter.

Strengt å overholde disse vedlikeholds- og lagringsspesifikasjonene sikrer optimale driftsforhold for midtløse kverner utstyrt med forglassede CBN-hjul, og utvider gjennomsnittlig tid mellom feil til over 8000 timer og øker levetiden til sliphjulet med 30-50%. Spesielt i regntiden eller perioder med signifikante temperatursvingninger, bør hyppige miljøparametertesting utføres for å forhindre at fuktighet og temperatursvingninger påvirker utstyrets nøyaktighet. Vedlikehold må utføres av profesjonelt trente teknikere som bruker fabrikkspesifiserte forbruksvarer og verktøy for å sikre at vedlikehold av kvalitet oppfyller standardkrav.

7. Vanlige spørsmål om påføring av keramiske CBN sliphjul i midtløse slipemaskiner

Hva er fordelene med keramiske CBN -slipehjul i midtløse slipemaskiner?

Keramisk CBN (kubikkbornitrid) sliphjul gir betydelige fordeler ved høypresisjonsgrave i midtløse slipemaskiner på grunn av deres høye hardhet, høy termisk stabilitet og lang levetid. Disse fordelene inkluderer:

Høy hardhet: CBNs hardhet er bare nest etter diamant, noe som gjør den egnet for å bearbeide materialer med høy hardhet som herdet stål, sementert karbid og keramikk.

Utmerket termisk stabilitet: Den keramiske bindingen er motstandsdyktig mot høye temperaturer, reduserer termisk deformasjon og forbedrer maskineringsnøyaktigheten.

Utmerket selvskarping: De slipende kornene kaster lett etter passivering, opprettholder skarpheten og reduserer risikoen for brannskader.

Lang levetid: Sammenlignet med vanlige korundkvernhjul, kan levetiden forlenges med 5-10 ganger, noe som reduserer erstatningsfrekvensen.

Hvilke materialer er forglasede CBN -slipingshjul som er egnet for?

Vitrifiserte CBN-slipingshjul brukes først og fremst til presisjonsgraving av høyhardhet, høye slitasje-resistente materialer, inkludert:

Herdet stål (HRC ≥ 50, for eksempel lagerstål og muggstål); Karbid (for eksempel wolfram stålverktøy); Keramikk og glass (for eksempel zirkoniumoksyd og silisiumkarbid); Legeringer av høye temperaturer (som nikkelbaserte legeringer);

De anbefales ikke for bruk på myke materialer (for eksempel aluminium og kobber) fordi CBN slipende korn lett kan legge seg inn i det myke metallet og forårsake hjulstopping.

Hvordan skal jeg velge kornstørrelse, konsentrasjon og binding for forglasede CBN -slipehjul? Valg av kornstørrelse:

Grov sliping (RA 0,8-1,6 um): #80- #120

Semifin sliping (RA 0,4-0,8 um): #140- #240

Fin sliping (RA <0,4 um): #320 og over

Konsentrasjonsvalg:

Lav konsentrasjon (50%-75%): Egnet for maskinering med høy presisjon, lavt snusskraft

Medium konsentrasjon (100%): Generell formål, balanseringseffektivitet og levetid

Høy konsentrasjon (150%-200%): egnet for kraftig sliping, men med høyere kostnad

Bindemiddelvalg:

Vitrified Bond (VIT): Generelt formål, egnet for de fleste høye presisjonsgravende applikasjoner

Metallbinding (M): Egnet for ultraharde materialer, men med dårlige selvskarpende egenskaper

Harpiksbinding (b): egnet for høy overflatekvalitet, men med dårlig varmebestandighet

Hvordan kle et forglaset CBN -slipehjul ordentlig? Dressing Tools: Diamond Dressing Pen eller Diamond Roller

Dressingparametere:

Dressing Feed: 0,002-0,01mm/slag

Dressing Speed: 0,1-0,3m/s

Kjølevæske: Må brukes til å forhindre overoppheting under dressing

Dressingfrekvens:

Grov sliping: Kle hver 4-8 time

Fin sliping: Kjole hver 2-4 time

Hvordan forhindre forbrenning av arbeidsstykket når du bruker forglasede CBN -slipingshjul på en midtløs slipemaskin?

Arbeidsstykkeforbrenninger er vanligvis forårsaket av overdreven slipende varme. Følgende tiltak kan iverksettes:

Reduserende slipehastighet: Reduser slipehjulets hastighet på riktig måte (f.eks. Fra 80 m/s til 60 m/s).

Optimalisering av kjølevæske: Bruk en svært smørende kjølevæske for å sikre tilstrekkelig dekning av slipeområdet.

Justering av fôr: Reduser mengden av hvert kutt (f.eks. Fra 0,02 mm til 0,01 mm).

Å velge passende slipingshjulhardhet: For hardt et slipehjul kan lett forårsake forbrenninger; Et mykere forglaset CBN -slipehjul kan brukes.

Hva forårsaker og løsninger for skravlingmerker eller ut-av-runde på arbeidsstykker?

Mulige årsaker:

Ubalansert slipehjul

Urovt guidehjul

Feil arbeidsstykkesenterhøyde

Feil slipingsparametere (f.eks. For overdreven fôrhastighet)

Løsning:

Resebalansere slipehjulet for å minimere vibrasjoner.

Kle guidehjulet for å sikre rundhet.

Juster arbeidsstykkets sentrumshøyde (vanligvis 0,5-1,5 mm over slipingshjulets midtlinje).

Reduser fôrhastigheten og optimaliser slipeparametrene.

Hva er de mulige årsakene og løsningene for kort forglaset CBN -slipeliv?

Mulige årsaker:

Feil slipingsparametere (f.eks. For overdreven fôrhastighet)

Utilstrekkelig kjøling som fører til termisk skade på slipehjulet

Feil valg av slipehjul (f.eks. For lav konsentrasjon)

Arbeidsstykkemateriale inneholder urenheter (f.eks. Karbid med for høyt koboltinnhold)

Forbedringstiltak:

Optimaliser slipeparametere for å unngå overbelastning.

Sørg for tilstrekkelig kjølevæskestrømning (≥20 l/min).

Velg et CBN -slipehjul med en høyere konsentrasjon (f.eks. 100% → 150%). Kontroller arbeidsstykkematerialet for å unngå urenheter som kan påvirke slipehjulets levetid.

Hva er forskjellen mellom forglasede CBN -sliphjul og konvensjonelle korundkvernhjul?

Sammenligningsartikler	Vitrifisert CBN slipehjul	Vanlig korundkvernhjul (f.eks. White Corundum)
Hardhet	Ekstremt høy (bare sekund til diamant)	Relativt lav
Gjeldende materialer	Materialer med høy hardhet (herdet stål, karbid)	Ordinært stål, støpejern
Levetid	5-10 ganger lenger	Relativt kort, krever hyppig erstatning
Slipingseffektivitet	Høy, egnet for presisjonsliping	Relativt lav, egnet for grovt sliping
Koste	Høy, men utmerket generell kostnadseffektivitet	Relativt lav, men krever hyppig erstatning

Hvordan skal forglasede CBN slipehjul lagres og vedlikeholdes?

Lagringsmiljø: Hold hjulet tørt og vibrasjonsfritt, og unngå ekstreme høye eller lave temperaturer.

Inspeksjon før installasjon: Forsikre deg om at hjulet er fritt for sprekker og at det indre hullet samsvarer med flensen.

Rengjøring etter bruk: Bruk trykkluft eller et spesialisert rengjøringsmiddel for å fjerne sliping av rusk og forhindre tilstopping.

Typiske anvendelser av forglasede CBN -slipehjul på midtløse slipemaskiner

Bærer av rulling: høy presisjon og konsistens, med RA opp til 0,2 um.

Karbidverktøysliping: forleng verktøyets levetid og reduser risikoen for forbrenninger.

Bildeler (f.eks. Kamaksel): Høy effektivitetsliping for å forbedre produksjonseffektiviteten.

8. 10 Viktige hensyn for bruk av keramiske CBN -slipehjul i midtløse slipemaskiner

Velge passende slipehjulparametere

Kornstørrelse: Velg #80- #120 for grovt sliping og #240- #400 for fin sliping.

Konsentrasjon: Velg vanligvis 75%-100%, og øker til 150%for kraftig sliping.

Bond: Vitrified Bond (VIT) er egnet for de fleste høye presisjonsvernsapplikasjoner.

Feil utvalg: For fint korn kan øke slipekreftene, mens for høy konsentrasjon kan øke kostnadene.

Sørg for å slipehjulets dynamiske balanse

Dynamisk balansering er viktig før installasjon for å forhindre at vibrasjoner påvirker overflatekvaliteten for arbeidsstykke (øke RA -verdiene).

Inspiser regelmessig, spesielt under høyhastighets sliping (lineære hastigheter ≥ 60 m/s).

Effekt: Ubalanse kan forårsake skravlingmerker og out-of-tolerance rundhet.

Kle slipshjulet ordentlig

Dressing Tools: Diamond Dressing Pen eller Roller.

Dressingsparametere: Fôr 0,002-0,01mm/hjerneslag, påkledningshastighet 0,1-0,3 m/s.

Kjøling: Spray kjølevæske under dressing for å forhindre varmeskade.

Driftsfeil: Overdreven dressing eller overdreven hastighet vil akselerere sliphjulslitasje.

Optimaliser slipeparametere

Lineær hastighet: Anbefalt for forglasede CBN-sliphjul er 50-80 m/s (juster avhengig av materialet).

Fôrhastighet: 0,005-0,02mm for fin sliping, og høyere for grovt sliping.

Arbeidsstykkehastighet: Match guidehjulets hastighet for å unngå glidning og deformasjon.

Typiske problemer: Overdreven fôr kan lett forårsake forbrenninger, mens for lav hastighet kan føre til dårlig effektivitet.

Kontroller kjølevæskens bruk strengt tatt

Strømningshastighet: ≥20L/min for å sikre dekning av hele slipeområdet. Filtrering: Bruk et høypresisjonsfiltreringssystem (f.eks. 5μm eller mindre) for å forhindre sliping av rusk i å tette slipehjulet.

Type: Velg en svært smørende kjølevæske (f.eks. Syntetisk ester).

Konsekvenser av utilstrekkelig avkjøling: Arbeidsstykke forbrenning og termisk sprekker av slipehjulet.

Juster arbeidsstykkets sentrumshøyde

Anbefalt verdi: Arbeidsstykkesenteret skal være 0,5-1,5 mm over slipehjulssenteret (justere basert på diameter).

Effekt: For lav høyde kan føre til tønne; For høy høyde kan forårsake runout.

Testmetode: Mål rundheten etter en prøving og finjustere den optimale posisjonen.

Unngå å slipe myke materialer

Gjeldende materialer: herdet stål, karbid, keramikk, etc. (HRC ≥ 50).

Forbudte materialer: Myke metaller som aluminium og kobber kan lett forårsake kvernhjul tilstopping.

Alternativ: For myke materialer, bruk korund eller diamantslipende hjul.

Inspiser regelmessig guidehjulet og støtteplaten

Guidehjulrunding: Out-of-Roundness kan resultere i arbeidsstykke-rundehetsavvik og krever regelmessig avrunding. Støtteplate slitasje: slitasje krever utskifting, ellers vil arbeidsstykket retthet bli påvirket.

Vedlikeholdssyklus: Kontroller guidehjulet hver 8. time.
