Hvorfor er keramiske CBN -slipingshjul det beste valget for kjeglevern?

1. Oversikt over økningen og fordelene med forglasede CBN -slipehjul

Fremveksten av forglassede bundne kubikkbornitrid (CBN) slipingshjul har gitt en løsning for høypresisjonskjegliping. CBN (kubikkbornitrid) er det nest hardeste materialet etter diamant, og den forglasede bindingen gir overlegen varmebestandighet og strukturell stabilitet til slipehjulet. Sammenlignet med tradisjonelle slipehjul, inkluderer kjernefordelene ved forglaset CBN sliphjul:

Ekstremt lang levetid: Slitestyrke er over 100 ganger større enn for korundkvernhjul, noe som reduserer verktøyets endringer og påkledningstider betydelig.

Høy termisk stabilitet: Tider temperaturer som overstiger 1400 ° C, og forhindrer termisk deformasjon av arbeidsstykket.

Høyt presisjonsretensjon: Lavt slipende korntap sikrer langsiktig, stabil maskineringsnøyaktighet.

Høy effektivitetsliping: øker metallfjerningshastigheten med 30% til 50%, noe som forbedrer produksjonseffektiviteten betydelig.

Grunnleggende egenskaper for forglasede CBN -slipingshjul

Vitrifiserte CBN-slipehjul er slipingsverktøy med høy ytelse laget av en kompositt av kubikkbornitrid (CBN) slipende og et forglaset bindemiddel. Denne unike materialkombinasjonen gir dem eksepsjonell maskineringsytelse.

Egenskaper til CBN slipemidler

Kubikkbornitrid (CBN) er et syntetisk superhardmateriale med en krystallstruktur som ligner på diamant, bestående av kovalent bundet bor og nitrogenatomer. CBN slipemidler har følgende enestående egenskaper:

(1) Ekstremt høy hardhet og slitasje motstand

Microhardness kan nå 4500HV, bare andre til diamant (10000HV) og mer enn det dobbelte av Corundum (2000HV)

Slitestyrken er mer enn 100 ganger den vanlige korundskiftet, noe

(2) Utmerket termisk stabilitet

Høy temperaturmotstand opp til 1400 ° C (diamant begynner å oksidere ved 800 ° C)

Opprettholder å kutte ytelsen ved høye temperaturer og reagerer ikke med jernbaserte metaller

(3) God kjemisk inerthet

Reagerer ikke kjemisk med metaller som jern, nikkel og kobolt

Spesielt egnet for prosessering av jernholdige metaller som herdet stål og høyhastighetsstål

Kjennetegn på forglaset binding

Vitrifisert binding er en nøkkelfaktor for å bestemme ytelsen til slipehjul. Hovedfunksjonene inkluderer:

(1) Høy varmebestandighet

Sintringstemperaturen kan nå over 1200 ° C

Opprettholder stabile mekaniske egenskaper innenfor arbeidstemperaturområdet

(2) Utmerket stivhet

Elastisk modul når over 100GPa

Liten deformasjon under sliping, noe som bidrar til å opprettholde prosesseringsnøyaktighet

(3) Kontrollerbar porøsitet

Porøsitet på 5% -40% kan oppnås gjennom formeljustering

Porøsitet hjelper til med fjerning av chip

(4) God selvskarping

Slipende korn kan falle av i tid etter passivering, og avslører en ny skarp kant

Opprettholder kontinuerlig og stabil slipeytelse

Unik struktur av keramiske CBN -slipehjul

Typisk keramisk CBN-slipehjul vedtar en flerlagsstrukturdesign:

(1) Slipende lag

CBN-konsentrasjon er vanligvis 75% -150% (volumfraksjon)

Slipestørrelsesområde: Grovt sliping #80- #120, fin sliping #400- #2000

(2) Overgangslag

Sikrer en fast binding mellom slipende lag og underlaget

Tykkelsen er vanligvis 1-2mm

(3) Matriksmateriale

Aluminiumslegering: Lett, egnet for høyhastighets sliping

Stålmatrise: Høy stivhet, brukt til kraftig sliping

Fordeler med keramisk binding

Keramisk binding er et uorganisk materiale sammensatt av glassfase og krystallinsk fase. Fordelene inkluderer:

Høy stivhet: mer motstandsdyktig mot deformasjon enn harpiks eller metallbinding, egnet for høypresisjonsliping

Høy temperaturresistens: Opprettholder stabilitet selv under høyhastighets sliping (over 120 m/s).

Utmerket selvskarping: Etter stumping faller de slipende kornene bort, og avslører den nyskipede kanten og opprettholder skarpheten.

Sammenligning med tradisjonelle slipehjul (korund, diamant, etc.)

Prestasjonssammenligning

Sammenlignet med tradisjonelle slipehjul, gir keramiske CBN slipehjul betydelige fordeler:

Ytelsesspesifikasjoner	Corundum slipehjul	Harpiks-resin cbn slipehjul	Vitrifisert CBN slipehjul
Maksimal driftstemperatur	800 ° C.	300 ° C.	1400 ° C.
Slipingsforhold (g-verdi)	10-50	200-500	500-2000
Maksimal lineær hastighet	80m/s	100m/s	160m/s
Dimensjonell stabilitet	Rettferdig	God	Glimrende
Dressingfrekvens	Høy	Medium	Lav

2. Forholdsregler for bruk

Valg og installasjon av slipehjul

Slipinghjulsvalg og matching

Velg riktig CBN-konsentrasjon basert på arbeidsstykkets materiale (100% -150% anbefales for herdet stål)

Prinsipper for valg av kornstørrelse:

Grovt sliping: #80- #120

Semifin sliping: #150- #240

Fin sliping: #400 og over

Bindemiddel Type valg (glassfase/mikrokrystallinsk keramikk)

Installasjonsspesifikasjoner

Bruk en dedikert flens for å sikre jevnt distribuert klemmekraft

Dynamisk balansering er nødvendig etter installasjon (gjenværende ubalanse ≤ 0,4 g · mm/kg)

Utfør en tomgangstest før første bruk (3 0 minutter, og øker deretter hastigheten til driftshastigheten)

Slipingsprosesskontroll

Parameterinnstillingsnøkkelpunkter

Lineær hastighetskontroll:

Stål: 80-120 m/s

Karbid: 60-100 m/s

Fôrhastighetsvalg:

Grovt sliping: 0,01-0,03 mm/slag

Fin sliping: 0,002-0,01 mm/hjerneslag

Spark Clearing Times: Utfør minst tre gnistfrie slipinger i den fine slipefasen.

Kjølevæskestyring

Spesialisert slipevæske (pH 8,5-9,5) må brukes.

Strømningshastighetskrav: ≥ 2 l/min per mm slipehjulbredde.

Filternøyaktighet ≤ 25 μm. Kontroller konsentrasjonen regelmessig (anbefalt 4-6%)

Dressing og vedlikehold

Spesifikasjoner for slipehjuldressing

Dressing Tool Selection:

Grov dressing: Enkeltpunkts diamantpenn

Fin dressing: Diamantrulle

Dressingparametere:

Dressing Feed: 0,002-0,01mm/slag

Dressingshastighetsforhold: 0,6 til 0,8 (slipehjul til rulle lineært hastighetsforhold)

Bruk overvåking

Inspiser regelmessig slipehjuloverflatetilstanden (hver 8. time)

Etablere et slipekraft/kraftovervåkingssystem og sett alarmterskler

Registrering av slipingshjulslivsdata (gjennomsnittlig antall deler behandlet per påkledningsintervall)

Sikkerhetsdriftskrav

Beskyttende tiltak

Et beskyttelsesdeksel må installeres (åpningsvinkel ≤ 180 °)

Operatører må bruke beskyttende masker (for å beskytte mot CBN -støv).

En magnetisk separator må installeres i arbeidsområdet for å samle metallbrikker.

Unormal håndtering

Vibrasjonsoverskuddsprosedyre:

Stopp maskinen umiddelbart.

Kontroller spindelens radiale runout (skal være ≤0,005mm).

Rebalans.

Arbeidsstykke Burn Response:

Sjekk kjølevæskesprayvinkelen.

Reduser fôrhastigheten med 20%-30%.

Miljøkontroll

Temperatur og fuktighetsstyring

Oppretthold en verkstedstemperatur på 20 ± 2 ° C.

Relativ fuktighet på 45%-65%.

Presisjonsliperom må opprettholdes ved konstant temperatur.

Vibrasjonsforebyggende tiltak:

Installer utstyret på et vibrasjonsresistent fundament (amplitude ≤2μm).

Unngå å finne utstyret i samme område som stemplingsutstyr.

3. Vanlige problemløsninger for keramisk CBN -slipingshjul Presisjon Kegle Grindingsmaskiner

Problemer med maskineringsnøyaktighet

Keglevinkelavvik

Fenomen: Arbeidsstykke Keglevinkel ut av toleranse (> ± 0,005 °)

Mulige årsaker:

Tap av maskinverktøy geometrisk nøyaktighet (guideways/spindel)

Feil innstilling av slipehjuldressingsvinkelen

Utilstrekkelig arbeidsstykke/inventarstivelse forårsaker deformasjon

Løsninger:

Bruk et laserinterferometer for å sjekke maskinverktøyets geometriske nøyaktighet (med fokus på z-aksen og x-aksen vinkelrett)

Rekalibrer slipingshjulsdressen (bruk av en standard vinkelmåler anbefales)

Legg til ekstra arbeidsstykke støttepunkter og bytt til en hydraulisk klemme (kontroller klemmekraften til 3-5 MPa)

Ut-av-toleranse rundhet

Fenomen: rundhet> 2μm

Mulige årsaker:

Dårlig slipehjulets dynamiske balanse

Spindelbærende slitasje (radial runout> 0,003mm)

Overdreven slipingsparametere

Løsning:

REBALANCE The slipehjul (målverdi: g1.0)

Kontroller spindelens radiale runout og erstatt lagre om nødvendig (keramiske lagre anbefales)

Juster parametere:

Reduser lineær hastighet med 10%-15%

Reduser fôrhastigheten til 50% av den opprinnelige verdien

Problemer med overflatekvalitet

Overflate Ripple

Fenomen: Vanlige krusende mønstre (bølgelengde 0,1-0,5 mm)

Mulige årsaker:

Slipende hjularbeidssystemvibrasjon

Loose Machine Foundation

Slipende resonans

Løsning:

Kontroller og forsterker fundamentet (vibrasjonsverdien skal være ≤ 2μm/s)

Juster rotasjonshastigheten for å unngå resonanssonen (bestemt av FFT -spektrumanalyse)

Bruk en ulikt avstand med slipehjul (for eksempel en spiralspor -type)

Overflateforbrenning

Symptom: misfarging av arbeidsstykkets overflate (oksidasjon)

Mulige årsaker:

Utilstrekkelig kjøling (utilstrekkelig flyt/trykk)

Tilstoppede slipehjulsporer

Overdreven fôrfrekvens

Løsning:

Optimaliser kjølesystemet:

Øk strømningshastigheten til 15 l/min · mm (slipehjulbredde)

Bruk en dobbeltdysedesign (en på toppen og en på bunnen, vinklet ved 15 °)

Rengjør sliphjulsporene med en høytrykksluftpistol (0,6 MPa trykkluft)

Reduser fôrhastigheten med 30% og øk antall poleringssykluser (≥3)

Slipingshjulavvik

Overdreven slitasje

Symptom: Slipinghjulets levetid reduseres med mer enn 50%

Mulige årsaker:

Feil slipende konsentrasjon

Endringer i arbeidsstykkemateriale (f.eks. Inneholder harde faser)

Feil dressingparametere

Løsning:

Juster CBN -konsentrasjonen:

Slukket stål: 100%-125%

Karbid: 75%-100%

Endre dressingparametere:

Reduser dressingmatingshastigheten til 0,001 mm/hjerneslag

Juster påkledningshastighetsforholdet til 0,4

Slipende kornutgytelse

Fenomen: "Skallede flekker" vises på slipehjuloverflaten

Mulige årsaker:

Utilstrekkelig bindingsstyrke

Overdreven påvirkningsbelastning

Kjølevæskekorrosjon

Løsning:

Bruk mikrokrystallinsk keramisk binding med høy styrke

Optimaliser kuttemetode (bruk skrånende skjæring, vinkel <5 °)

Endre kjølevæsketype (unngå svovelholdige tilsetningsstoffer)

Prosesssystemproblemer

Lav prosesseringseffektivitet

Fenomen: 30% reduksjon i metallfjerningshastighet

Mulige årsaker:

Slipinghjulens sløvhet

Utilstrekkelig slipekraft

Konservative prosessparametere

Løsning:

Implementere tilstandsovervåking:

Sett strømterskel (85% av nominell strømalarm)

Bruk akustisk emisjonssensor for å overvåke sliping av hjulets tilstand

Dimensjonal ustabilitet

Fenomen: Dimensjonell variasjon av partier> 0,005 mm

Mulige årsaker:

Akkumulert termisk deformasjon

Målesystemfeil

Ukompensert sliphjulslitasje

Løsning:

Implementere temperaturkompensasjon:

Maskinoppvarmingstid ≥ 2 timer

Installer et omgivelsestemperaturkontrollsystem (20 ± 1 ° C)

Etablere en automatisk kompensasjonsmekanisme:

Utløs online måling hver 10. del

Korriger automatisk z-aksen-koordinaten via PLS

Nødfeilsøking

Slipende hjulsprekker

Nødtiltak:

Trykk umiddelbart på nødstoppknappen

Sjekk integriteten til beskyttelsesdekselet

Årsaker til etterforskning:

Overhastighet (sjekk maksimal hastighetsetikett)

Overdreven installasjonsspenning (dreiemoment flensboltene i henhold til manualen)

Arbeidsstykke klemfeil

Nødtiltak:

Kontroller klemmen hydraulisk trykk etter avstengning (normalt 3-5 MPa)

Bruk en sekundær posisjoneringsløsning (mekanisk posisjonering av pneumatisk klemming)

Legg til visuell inspeksjon i nøkkelprosesser (for å bekrefte riktig klemming)

Forebyggende vedlikeholdsanbefalinger

Etablere en overvåkningslogg:

Registrer slipekraftkurven etter hver bandasje

Sporsliping Wheel Life Trends (Control Chart Management)

Reservedeler Forvaltning:

Oppretthold nødslipinghjuldressingverktøy (Diamond Rollers)

Spindelbærende reservedeler (anbefalt obligatorisk erstatning etter 8000 timer)

4. Hovedfunksjoner og fordeler med keramisk CBN -hjulpresisjon Kegleverter

Hovedfunksjoner

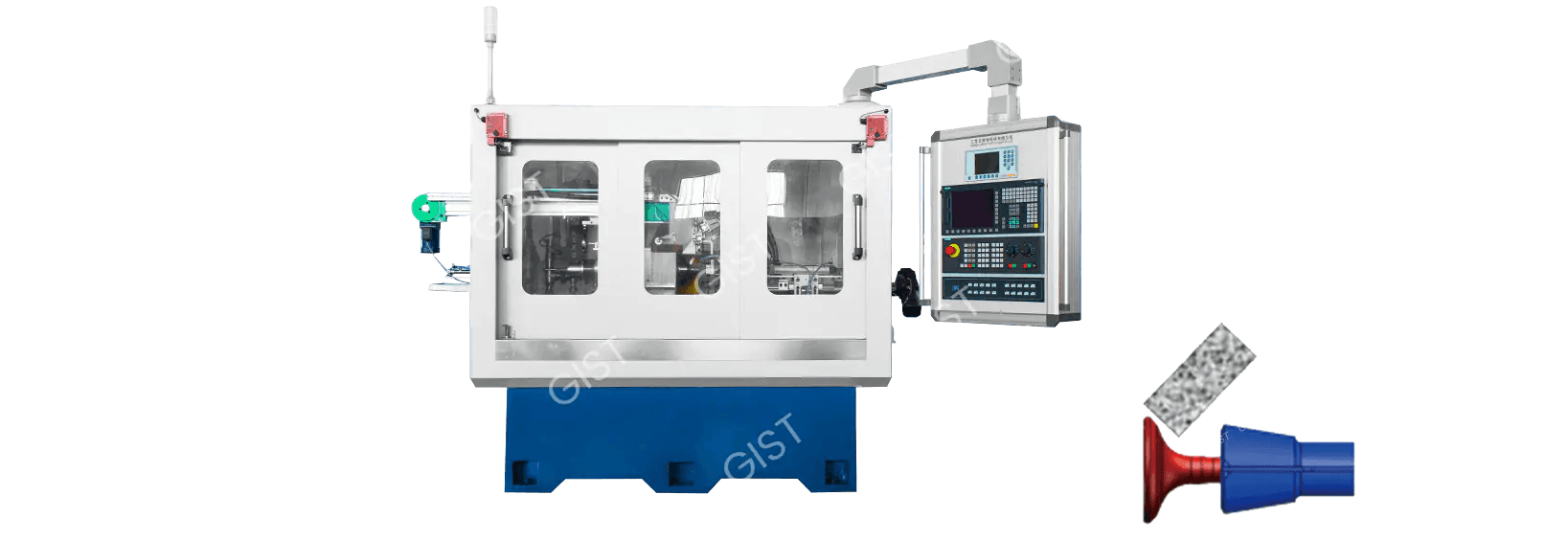

Keramiske CBN-hjulpresisjon Kegle kverner er avanserte utstyr som er spesielt designet for å bearbeide koniske deler med høy presisjon. Deres kjernefunksjoner er som følger:

Høypresisjon Kegleforming

Å oppnå maskinnivå på mikronnivå (rundhet ≤ 1μm, kjeglevinkeltoleranse ± 0,003 °).

Kan behandle en rekke koniske strukturer:

Automotive Transmission Synchronizer Cones

Flymotor Mortise og Tenon Groove Cones

Presisjonsbærende løpskegler

Verktøykantavlastning Kegler

Behandle vanskelig å maskinere materialer

Designet for materialer med høy hardhet:

Herdet stål (HRC60)

Høytemperaturlegeringer (Inconel 718, etc.)

Carbide (YG8, etc.)

Løs problemene med tradisjonelle slipehjul som er "ikke i stand til å slipe" og være utsatt for forbrenninger

Kombinerte maskineringsevner

Integrert sving-slipingsprosess

Komplett multi-funksjonsbearbeiding i et enkelt klemoppsett:

Kjegle sylindrisk overflate

Slutt ansiktssamferen

Profilering av overflatespor

Kjernefordeler

Ultra-lang levetid

Sammenligning	Corundum slipehjul	Vitrifisert CBN slipehjul
Dressing Life	50 stykker	2000 stykker
Total levetid	200 stykker	50 000 stykker
Dressingfrekvens	To ganger per skift	En gang per uke

Utmerket overflatekvalitet

Overflateuhet RA når 0,1μm (speilfinish)

Ingen brennlagsdybde <2μm (konvensjonelle slipehjul> 10μm)

Restspenning kontrollert innen -200MPA (kompresjonsspenningstilstand)

Høyeffektiv maskineringsytelse

Betydelig forbedret metallfjerningshastighet:

Slukket stål: 2,5 mm³/mm · s (konvensjonell prosess 0,8 mm³/mm · s)

Karbid: 1,2 mm³/mm · s (konvensjonell prosess 0,3 mm³/mm · s)

Kutt syklustid redusert med 40%-60%

Energisparende og miljøvennlige funksjoner

Energiforbruk Sammenligning:

Konvensjonell kvern: 25kW · H/100 stykker

CBN Grinder: 8kw · H/100 stykker

Avfallsreduksjon:

Slipende brikker redusert med 80%

Kjølevæskekonsum reduserte med 50%

Intelligent prosesskontroll

Utstyrt med et online målesystem (laser/kontakttype)

Adaptiv kompensasjonsfunksjon:

Korrigerer automatisk slipehjulslitasje

Sanntidskompensasjon for termisk deformasjon

Digitalt tvillingesystem forutsier maskineringsresultater

Tekniske gjennombrudd

Materiell innovasjon

Nano-keramisk obligasjonsteknologi:

Bøyningsstyrke økte til 180 MPa

Varmebestandighet økte med 30%

Flerlags kompositt slipehjul:

Baselag: Matrise med høy tog

Overgangslag: gradientmateriale

Arbeidende lag: CBN mikrokrystallaggregater

Prosessinnovasjon

Kryogen slipingsteknologi:

Arbeidsstykketemperatur <150 ° C (konvensjonell prosess> 400 ° C) oppnådd gjennom høytrykksstråle kjøling

Vibrasjonsundertrykkingsteknologi:

Aktiv dempingssystem kontrollerer vibrasjonsamplitude til innen 0,5 μm

Utstyrsintegrasjon

Femakse-koblingsfunksjon:

Maksimal kobling Antall akser: x/y/z/akse/senter

Posisjoneringsnøyaktighet: 5μm 5μm/300mm

Modulær design:

Rask slipingshjulenhet erstatning (<10 minutter)

Valgfrie dreining/fresefunksjonsmoduler

Bransjeapplikasjonsverdi

Bilproduksjon

Overføringssynkroniserende kjeglebearbeiding:

Maskineringsnøyaktighet forbedret til DIN 5

Enhetskostnad redusert med 35%

Ny energikjøretøy Motoraksel Keglebearbeiding:

Oppnå en 0,005 mm passform -toleranse

Fjern støyproblemet forbundet med tradisjonell montering

Luftfart

Motorblad Mortise and Tenon Machining:

Utmattetheten økte med 3 ganger

Maskineringssyklus reduserte fra 8 timer til 2,5 timer

Landingsutstyr Bearing Cone Machining:

Overflateintegritet oppfyller AMS2420 -standarder

Skraphastigheten reduserte fra 15% til 0,5%

Verktøyproduksjon

Karbidboringsvinkelbearbeiding:

Knyttkant serrasjon <3μm

Verktøyets levetid økte med 50%

Høypresisjonsfresende kuttere med avsmalnede skanker:

Kontaktområde> 90%

Klemmer repeterbarhet 1μm

Fremtidige utviklingsretninger

Intelligente oppgraderinger:

Integrert AI -prosessoptimaliseringssystem

Utvikling av en selvlærende slipende hjultilstands prediksjonsmodell

Grønn produksjon:

Tørr slipingsteknologiens gjennombrudd

Utvikling av nedbrytbare bindemiddelmaterialer

Ultra-Precision Machining:

Oppnå nanoskala overflateuhet (ra <0,05μm)

Utvikle fjerningsprosesser på atomnivå

5. Vanlig problemløsnings- og vedlikeholdsveiledning for keramisk CBN slipende hjulpresisjon Kegle slipemaskiner

Diagnose og feilsøking av vanlige problemer

Feilsøking av unormal maskineringsnøyaktighet

Unormal maskineringsnøyaktighet manifesterer seg hovedsakelig som overdreven kjeglevinkel og dårlig rundhet. Overdreven kjeglevinkel refererer typisk til et avvik på mer enn ± 0,01 ° mellom den faktiske maskinerte kjeglevinkelen og designkravet, mens dårlig rundhet indikerer et avvik på mer enn 2μm fra det maskinerte sirkulære tverrsnittet.

For overdreven kjeglevinkel må maskinverktøyets geometriske nøyaktighet først kalibreres. Det anbefales å bruke et laserinterferometer for å sjekke vinkelrett på hver maskinaks, spesielt vinkelrett mellom x- og z -aksene. Denne testen skal utføres etter at maskinens driftstemperatur har stabilisert seg, og vanligvis krever en oppvarmingskjøring på 1-2 timer. Hvis vinkelrett avvik blir oppdaget, bør det korrigeres i henhold til maskinverktøyprodusentens instruksjoner. Dette oppnås generelt ved å justere guide jernbanelacke klaring til innen 0,005-0,01mm.

Slipehjuldressing er også en betydelig faktor som påvirker avsmalnende vinkelnøyaktighet. Diamond Roller Dressing anbefales, med en dressingmatingshastighet på 0,002-0,005mm. Etter dressing er det nødvendig med minst tre gnistfrie poleringssykluser for å sikre ensartethet og skarphet av slipende korn på slipehjuloverflaten. For maskinering med høy presisjon, anbefales det å teste å slipe ett eller to arbeidsstykker før endelig maskinering. Først etter at det er oppnådd tilfredsstillende målinger, kan masseproduksjonen begynne.

Dårlig rundhet er ofte nært knyttet til tilstanden til maskinverktøyets spindel. Først må du sjekke spindelens radiale runout, som ikke skal overstige 0,003 mm ved hjelp av en skiveindikator. Hvis denne verdien overskrides, kan det hende at spindellagrene må byttes ut. Videre må slipehjulet være dynamisk balansert til G1.0 -standarder, med ubalanse kontrollert innen 0,4 g · mm/kg. For høyhastighets sliping (lineære hastigheter som overstiger 80 m/s), anbefales et online dynamisk balanseringssystem for overvåking og justering i sanntid.

Adressere overflatekvalitetsdefekter

Overflatekvalitetsdefekter inkluderer vanligvis skravlingmerker, forbrenninger og overdreven ruhet. Skravemerker kan kategoriseres som regelmessige og tilfeldige.

Vanlige chattermerker vises vanligvis som ensartede, periodiske striper med en bølgelengde mellom 0,1 og 0,5 mm. Denne typen problem er først og fremst forårsaket av systemvibrasjoner. Behandlingstiltak inkluderer: nettopp balansering av slipehjulet for å sikre at det oppfyller G1.0 -standarder; justere spindelhastigheten og bruke FFT -spektrumanalyse for å identifisere resonansfrekvenser for å unngå sensitive hastighetsområder; og inspisere Machine Tool Foundation for å sikre at vibrasjonsnivåene er under 2 μm/s.

Tilfeldige chattermerker fremstår som uregelmessige overflatemerker, noe som ofte indikerer mulig spindelbærende slitasje. Lagre skal inspiseres og erstattes om nødvendig. Når du bytter ut, må du være oppmerksom på den bærende forhåndsinnlastingen. Overdreven forhåndsinnlasting kan føre til for tidlig lagerfeil.

Overflateforbrenninger er først og fremst forårsaket av overdreven temperaturer i slipeområdet. Løsninger inkluderer: å øke kjølevæskestrømningshastigheten til minst 2 l/min per millimeter slipehjulbredde; Kontroller kjølevæskedyseposisjonen for å sikre at den er på linje med den slipende kontaktsonen; Optimaliserer slipingsparametere, reduserer fôrhastigheten på riktig måte og øker antall poleringssykluser. For alvorlige forbrenninger kan det være nødvendig å erstatte et forglaset CBN -slipehjul med en med høyere termisk ledningsevne.

Overdreven ruhet er ofte relatert til tilstanden til slipehjulet. Når slipehjulskruppen blir kjedelig, forverres overflaten ruhet betydelig. Å kle sliphjulet er nødvendig, og en testkvern skal utføres etter dressing for å bekrefte tilstanden. Hvis problemet vedvarer, kan du vurdere å bytte til et finere kvernhjul eller redusere fôrhastigheten med 50%.

Adressering av slipingshjulavvik

Grindhjulavvik viser først og fremst som overdreven slitasje og slitende korntap. Overdreven slitasje av et slipehjul betyr at levetiden er betydelig lavere enn forventet, og potensielt når bare 50% eller enda mindre av dens normale levetid.

Viktige årsaker til overdreven slitasje inkluderer feil slipende konsentrasjon, endringer i arbeidsstykkematerialeegenskaper og feil omkledningsparameterinnstillinger. For vanskelige-til-maskin-materialer som herdet stål, anbefales det å bruke et slipehjul med en CBN-konsentrasjon mellom 100% og 125%. Ved maskineringslegeringer som inneholder harde faser, kan konsentrasjonen reduseres til 75% til 100%. Når det gjelder påkledningsparametere, bør påkledningsfôret reduseres til 0,001 mm/hjerneslag, og dresshastighetsforholdet skal justeres til omtrent 0,4.

Grit Shedding manifesterer seg som lokaliserte "skallede flekker" på slipehjuloverflaten. Disse lokaliserte "skallede flekkene" er vanligvis assosiert med utilstrekkelig bindingsstyrke, overdreven påvirkningsbelastning under maskinering eller kjølevæskekorrosjon. Løsninger inkluderer: å bytte til et slipehjul med en mikrokrystallinsk keramisk binding med høy styrke; Optimalisering av maskineringsbanen ved å bruke en rampet inntreden på mindre enn 5 ° for å unngå påvirkning forårsaket av kutt i høyre vinkel; og kontrollere kjølevæskesammensetningen for å unngå å bruke kjølevæsker som inneholder etsende tilsetningsstoffer som svovel.

Nødplan

Slipinghjulbrudd

I tilfelle et slipehjulbrudd, bør operatøren umiddelbart aktivere nødstoppknappen for å koble fra strømmen til maskinen. Kontroller deretter integriteten til beskyttelsesdekselet for å sikre at ingen flygende rusk kan skade noen. Ulykkesundersøkelse bør fokusere på: om slipehjulhastigheten overstiger den maksimale hastigheten som er spesifisert på etiketten; om flensmonteringsflatheten er innenfor 0,01 mm; og om slipehjulet er utløpt eller på feil måte lagret.

Arbeidsstykke klemmesviktrespons

Arbeidsstykke klemfeil kan føre til alvorlige sikkerhetsfarer og feil i arbeidsstykket. Forbedringstiltak inkluderer å ta i bruk et dobbelt posisjoneringssystem: mekanisk posisjonering for å sikre referanseposisjon, hydraulisk klemming for å gi primær klemmekraft og pneumatisk låsing som en sikkerhetsfunksjon. Visuell inspeksjon kan også legges til for å bekrefte at klemmestykke er på plass før behandlingen.

Vanlige problemløsninger:

Symptom	Mulig årsak	Løsning
Arbeidsstykke overflate krusninger	Slipende hjul ubalanse/spindelbærende slitasje	Rebalanse/erstatte lagre
Tapervinkelnøyaktighet overstiger	Tap av maskinens geometriske nøyaktighet	Rekalibrer maskinnivå og guideveier
Overdreven sliphjulslitasje	Overdreven slipingsparametere	Reduser lineær hastighet med 15%-20%
Arbeidsstykke overflateforbrenning	Utilstrekkelig kjøling/slipehjul Dullness	Øk kjølestrømmen/erstatt i tid
Redusert slipeeffektivitet	Slipende hjulporer tilstoppet	Klar eller gjenopprett med en spesiell rengjøringsstang

Forebyggende vedlikeholdssystem

Daglige vedlikeholdsnøkkelpunkter

Daglig vedlikehold er viktig for å sikre langsiktig, stabil drift av utstyret. Før starten av hvert arbeidsskifte, må følgende inspeksjoner utføres: Kjølevæskekonsentrasjon skal sjekkes ved hjelp av et refraktometer for å sikre at konsentrasjonen forblir innenfor 4% -6% -området; Luftsystemtrykk bør kontrolleres for å opprettholde et driftstrykk på 0,5-0,7 MPa; og slipehjulet skal inspiseres visuelt for sprekker, feil eller andre avvik.

Vedlikehold etter skift er like viktig og inkluderer: rengjøring av arbeidsbenken og magnetisk separator for å fjerne metallflis og slipende oppbygging; Tørke guidevaktene for å forhindre at chips kommer inn i guideoverflaten; Registrering av hjuldressedata og antall arbeidsstykker behandlet under skiftet, og opprettholder en komplett utstyrsoppgave.

Periodisk vedlikeholdsplan

Ukentlig vedlikehold fokuserer på å sjekke guide -smøresystemet for å sikre at fettnivået er minst 80% og at smøringslinjene er uhindret. Det hydrauliske systemet skal inspiseres grundig månedlig, med fokus på filtertrykksdifferensialet. Hvis trykkdifferensialet overstiger 0,3 MPa, må filteret byttes ut.

Spindelsystemet skal inspiseres profesjonelt kvartalsvis ved å bruke et mikrometer med høy presisjon for å måle spindeladial runout, som ikke skal overstige 0,002 mm. Spindelemperaturstigningen bør også sjekkes; Det skal ikke overstige 15 ° C etter fire timers kontinuerlig drift. Årlig vedlikehold krever en profesjonell tekniker for å utføre en full kalibrering av maskinverktøyet og gjenopprette all posisjoneringsnøyaktighet til fabrikkstandarder.

Nøkkelkomponentlivsledelse

Som en kjernekomponent anbefales spindellager å byttes ut etter 8000 timers drift, uavhengig av overflatetilstand. Guideway glidebrytere har vanligvis en levetid på fem år og bør erstattes omgående for å unngå tap av nøyaktighet. Slipehjulflensen skal være momentkontrollert hver 2.000 time for å sikre sikker og pålitelig installasjon. Kjølevæske bør skiftes ut hver tredje måned for å forhindre forverring som påvirker maskineringsytelsen.

Keramisk CBN slipingshjul Presisjon Kjegle slipemaskin Vedlikeholdsveiledning

Vedlikeholdskategori	Vedlikeholdsartikler	Operasjonsdetaljer og standarder	Syklus	Registreringskrav
Daglig vedlikehold	Kjølevæskekontroll	Kontroller konsentrasjon (4%-6%), pH (8,5-9,5), filtreringsnøyaktighet ≤ 25μm	Per skift	Registreringskonsentrasjon og urenheter
	Slipende hjul visuell inspeksjon	Kontroller for sprekker, defekter og løse slipende partikler og rene lufthull (0,6MPa luftpistol).	Hvert skift	Ta bilder og arkiver eventuelle avvik.
	Inspiser lufttrykkssystemet.	Forsikre deg om at trykket er mellom 0,5-0,7MPa, og at det ikke er noen lekkasjer i rørledningen.	Hvert skift	Registrer trykkverdien.
Ukentlig vedlikehold	Veiledning av skinnesmøring	Tilsett spesiell fett, fyll ≥ 80%	Ukentlig	Registrer smøringspunkter og mengder
	Hydraulisk systeminspeksjon	Kontroller filtertrykksdifferensialet (<0,3 MPa) og oljenivået innen det markerte området.	Ukentlig	Registrer trykkdifferensialet og oljenivået.
	Slipinghjulets dynamiske balansekontroll.	Bruk en dynamisk balanser for å kalibrere til G1.0 (ubalanse ≤ 0,4 g · mm/kg).	Ukentlig eller etter å ha endret slipehjulet.	Registrer ubalansen.
Månedlig vedlikehold	Spindelnøyaktighetsinspeksjon	Mål radial runout (≤0,003mm) og aksialspill (≤0,002mm)	Månedlig	Lagre inspeksjonsrapport
	Kjølevæsken erstatning	Bytt ut kjølevæsken helt og rengjør rørene og tanken.	Hver tredje måned	Registrer erstatningsdatoen og modellnummeret.
	Maskinverktøy Geometrisk nøyaktighetskalibrering.	Kontroller vertikaliteten til hver akse ved hjelp av et laserinterferometer (x/z -aksen ≤ 0,005 mm/300mm).	Kvartalsvis	Oppbevar kalibreringssertifikatet på fil.
Årlig vedlikehold	Full maskinoverhaling	Inkluderer veiledning av jernbanesnurring, justering av skrue for forhåndsinnlasting og isolasjonstesting av elektrisk system	Årlig	Komplett vedlikeholdsrapport
Nøkkelkomponentlivsledelse	Spindelbærende erstatning	Obligatorisk utskifting etter 8000 timer med drift, ved bruk av keramiske lagre	Akkumulert med timer	Rekordstatningstid og batch
	Bytt ut føringsskinner og glidebrytere	Erstatte hvert 5. år eller når betydelig spill utvikler seg	5 år	Registrer årsaken til erstatning
	Slipingshjulflens kalibrering	Kontroller flathet (≤ 0,01 mm). Boltmoment må overholde produsentens instruksjoner.	Hver 2000 time	Registrer momentverdien
Beredskap	Slipende hjulsprekker	Stopp maskinen umiddelbart → Kontroller beskyttelsesdekselet → Kontroller for hastighet/installasjonsproblemer → Bytt ut sliphjulet	I tilfelle en sprekk	Fyll ut en hendelsesrapport
	Arbeidsstykke klemfeil	Stoppmaskin → Kontroller klemmetrykk (3-5 MPa) → Øk visuell inspeksjon → Optimaliser posisjonering	Når dette skjer	Registrer korrigerende tiltak

Vedlikeholdsforholdsregler:

Sikkerhet først: Før vedlikehold, kobler du strømforsyningen og frigjør trykket. Bruk verneutstyr.

Verktøy: Bruk produsent-anbefalte inspeksjonsverktøy (for eksempel laserinterferometre og dynamiske balansere).

Dataporbarhet: Det kreves signaturbekreftelse for hver vedlikeholdsoperasjon, og dataene vil bli arkivert i minst tre år.

Unormal advarsel: Slå av maskinen umiddelbart for utredning hvis problemer som økt vibrasjon eller unormal temperaturøkning oppdages.

6. Keramisk CBN slipingshjul Presisjon Kegle slipemaskiner FAQ

Hva er fordelene med forglasede CBN -slipehjul over tradisjonelle slipehjul?

Svare:

Ekstremt lang levetid: CBNs hardhet er bare nest etter diamant, og slitestyrken er over 100 ganger større enn for korundkvernhjul, noe som reduserer erstatningsfrekvensen betydelig.

Høy termisk stabilitet: CBN tåler temperaturer opp til 1400 ° C, og forhindrer forbrenning av arbeidsstykket (konvensjonelle slipehjul mislykkes ved 800 ° C).

Høy presisjonsretensjon: Den forglasede bindingen viser utmerket stivhet, stabile slipekrefter, og kan oppnå en avsmalnende rundhet på mindre enn 1μm.

Høy effektivitet: Metallfjerningshastigheter økes med 30%-50%, noe som gjør det egnet for vanskelig å maskinere som herdet stål og høye temperaturlegeringer.

Hvordan velger jeg riktig forglaset CBN -slipehjul? A: Følgende parametere må justeres basert på arbeidsstykkets materiale og presisjonskrav:

Kornstørrelse:

Grov sliping (RA 0,8μm): #80- #120

Fin sliping (RA 0,1μm): #400- #2000

Konsentrasjon:

Herdet stål: 100%-150%

Karbid: 75%-100%

Binder:

Glassfase-keramikk: Generell formål

Mikrokrystallinsk keramikk: Krav til høye seighet

Hvordan løse skravlingmerker under kjegle sliping?

A: Feilsøkingstrinn:

Dynamisk balansering: Slipehjulet må være G1.0 -karakter (ubalanse ≤ 0,4 g · mm/kg).

Kontroller spindellagrene: Erstatt hvis radial runout> 0,003 mm.

Juster parametere:

Reduser den lineære hastigheten med 10% -15% (f.eks. Fra 120 m/s til 100 m/s).

Reduser fôrhastigheten til 50% av den opprinnelige verdien.

Optimaliser klemming: Øk støttepunktene for arbeidsstykket og reduser overhenget.

Hva kan være årsaken til en plutselig reduksjon i sliping av hjulets levetid?

Svar: Vanlige årsaker og løsninger:

Forårsake	Løsning
Overdreven slipingsparametere	Reduser linjehastigheten eller fôrhastigheten
Utilstrekkelig kjølevæskekonsentrasjon (<4%)	Påfyllingskonsentrat til 6%
Slipende hjulporer tilstoppet	Rengjør med en 0,6 MPa høytrykksluftpistol
Endre arbeidsstykke materiale (inneholder hard fase)	Bruk en høyere konsentrasjon (150%) eller finere kornslipinghjul

Hvordan kan jeg unngå forbrenning av arbeidsstykket under kjeglevern?

Svare:

Kjøleoptimalisering:

Strømningshastighet ≥ 15 l/min · mm (slipehjulbredde)

Bruk et internt avkjølt slipehjul eller en dobbel dyse (15 ° vinkel)

Prosessjustering:

Øk antall poleringssykluser (≥ 3 gnistfrie sliping)

Reduser fôrhastigheten med 30%

Valg av slipinghjul:

Bruk et slipehjul med høy porøsitet (30%-40%) for å forbedre varmeavledningen.

Hvordan kan jeg løse kjeglevinkelavvik (> ± 01 °) etter maskinering?

Svare:

Kalibrering av maskinens geometriske nøyaktighet:

Bruk et laserinterferometer for å sjekke x/z -aksen vinkelrett (feil ≤ 0,005 mm/300 mm).

Korrigere slipehjuldressingsvinkelen:

Bruk en standard vinkelblokk for å kalibrere diamantrullen. Sjekk Fixture Rigidity:

Kontroller klemkraften ved 3-5 MPa for å forhindre deformasjon av arbeidsstykket.

Krever det forglasede CBN -slipehjulet spesiell dressing?

Svare:

Dressing Tool: Diamond Rollers anbefales (lang levetid og høy presisjon).

Parameterinnstillinger:

Dressing Fôrhastighet: 0,002-0,005 mm/hjerneslag

Dressingshastighetsforhold: 0,4 til 0,8 (slipehjul til rulle lineært hastighetsforhold)

Krav til sliping: Tre gnistfrie pasninger er påkrevd etter påkledning.

Hvilke justeringer kreves etter å ha installert slipehjulet?

Svare:

Idle Run Test: Øk hastigheten trinnvis til driftshastigheten og kjør i 30 minutter.

Dynamisk balansering: Bruk en online balanser for å justere til G1.0.

Testsliping Verifisering:

Prosess 2-3 prøver og inspiser dimensjonene og overflatekvaliteten.

Juster påkledningsmengden eller slipeparametere basert på resultatene.

7. Vanlige problemer og løsninger under drift av keramisk CBN -slipingshjulspresisjon Kegle slipemaskiner

Problemer med overflatekvalitet

Vanlige skravlingsmerker

Kjennetegn: periodiske striper med en bølgelengde på 0,1-0,5 mm

Middel:

Kontroller fundamentvibrasjonen (skal være ≤2μm/s)

Juster hastigheten for å unngå resonansfrekvenser

Bruk en ulikt avstand med slipehjul (spiralfløyte)

Overflateforbrenning

Kriterier: oksygenmisfargingslag

Viktige mottiltak:

Øk kjølevæskestrømningshastigheten til ≥15 l/min · mm

Adoptere et internt avkjølt slipende hjuldesign

Reduser fôrhastigheten med 30% og legg til ytterligere tre poleringskort

Slipingshjulavvik

Unormal slitasje

Typisk tilfelle: levetiden avtar med mer enn 50%

Optimaliseringsløsning:

Juster CBN-konsentrasjonen (100-125% for herdet stål)

Endre dressingparametere (fôrhastighet ≤ 0,001 mm/hjerneslag)

Slipende kornutgytelse

Symptom: "Skallede flekker" vises på slipingshjuloverflaten

Rotårsak:

Ulemper for obligasjonsstyrke

Høyre vinkende kuttpåvirkning

Forbedringsmetoder:

Bruk et mikrokrystallinsk keramisk bindingshjul

Vedta en <5 ° skråningsmetode

Prosesssystemproblemer

Dimensjonal ustabilitet

Nøkkelkontrollpunkter:

Omgivelsestemperaturkontroll ved 20 ± 1 ° C

Utløser online målekompensasjon hver 10. stykker

Etablere en termisk deformasjonskompensasjonsmodell

Nødfeilsøking

Slipende hjulsprekker

Nødprosedyrer:

Umiddelbar nødstopp

Sjekk integriteten til beskyttelsesdekselet

Sjekk om hastigheten overstiger grensen

Arbeidsstykke flyging

Forebyggende tiltak:

Bruk mekanisk og hydraulisk dobbel posisjonering

Installer et visuelt bekreftelsessystem

Anbefalinger for vedlikeholdsoptimalisering

Daglig inspeksjon:

Kjølevæskekonsentrasjon (4-6%)

Slipingshjulutseende (sprekker/defekter)

Periodisk vedlikehold:

Ukentlig: Guideway Smøring (fettfylling ≥ 80%)

Månedlig: Spindel Runout Inspection (≤ 0,003mm)

Vedlegg: Quick Diagnosis Table

Problembeskrivelse	Prioriterte inspeksjonsartikler	Tidsbegrensning
Skravemerker	Dynamisk balansering/lagre	Innen 2 timer
Brenner	Kjølesystem	Umiddelbar nedleggelse
Dimensjonal overskridelse	Temperaturkompensasjon	Løs under skiftet

Medfødte fordeler bestemt av materialegenskaper

Uerstattelige superabrasiver

CBN (kubikkbornitrid) kan skilte med en hardhet på 4500 HV, bare andre til diamant, men likevel overstiger dens høye temperaturstabilitet (1400 ° C) langt på diamant (som oksiderer ved 800 ° C).

En typisk sammenligning: Ved maskinering av herdet stål (HRC 60) er et CBN -hjulets levetid 100 ganger det for et korundhjul.

Synergistiske effekter av forglasede bindinger: den mikrokrystallinske keramiske strukturen kombinerer stivhet (elastisk modul 100 GPa) med selvskarpende egenskaper.

Kontrollert porøsitet (5%-40%) forbedrer varmeavledningen sammenlignet med harpiks/metallbindinger.

Et gjennombrudd i presisjonsretensjon

Nanosnivåstabilitet

Slipende korntapsrate <0,1%/time, sikre følgende selv etter 2000 sykluser:

Rundhet ≤ 1μm

Keglevinkeltoleranse ± 0,003 °

Termisk deformasjonskontroll

Termisk konduktivitet er 1300W/(m · k), og slipesonetemperaturen er 200 ° C lavere enn for korundkvernhjul.

Målte data: Arbeidsstykke overflatetemperatur <150 ° C ved sliping av titanlegeringer (konvensjonelle prosesser> 400 ° C)

Fremover-utseende teknologisk evolusjon

En naturlig passform for intelligent sliping

Svært forutsigbar slitasjeatferd, egnet for:
